БАШНЯ ВОДОНАПОРНАЯ

БАШНЯ ВОДОНАПОРНАЯ, резервуар для воды, помещенный в специально устроенной башне и имеющий назначение регулировать давление и равномерность расхода воды в водопроводной сети. Б. в. представляет одну из основных частей устройства водопровода. Расход воды в городских и поселковых водопроводах в течение суток неравномерен.

Рисунок 1. Интегральные кривые расхода и подачи воды и заполненности водой водонапорной башни. Средний часовой расход за сутки составляет 4,16% суточного расхода. Ночью он падает до 1%, а днем и вечером (в часы максимального потребления) доходит до 10% и более. Наибольший часовой расход превышает средний часовой в 1,5—2,5 раза. При канализации этот коэфициент неравномерности расхода меньше, в малых городах он больше, а в сельских водопроводах он мо- жет достигнуть до 4. Насосные станции обычно подают воду в сеть равномерно в течение 16—24 час. При коротких водоводах или артезианском водоснабжении со скважинами в черте города оказывается выгодным во время максимального расхода в сети усилить подачу воды и этим уменьшить потребный объем резервуара Б. в. Когда расход в сети превышает подачу в сеть от насосной станции, недостаток воды в сети пополняется из Б. в. В то время, когда расход воды менее, чем подает насосная станция, Б. в. наполняется водой. Кромепокрытияне-равномерности расхода воды в сети, башня в. должна иметь запас воды для покрытия пожарного расхода в течение 1—2 часов. На рис. 1 изображены интегральные кривые подачи и расхода воды в сети. Разница ординат указывает на потребный минимальный объем резервуаров башни в. Определенный таким образом объем резервуара должен быть увеличен на объем воды, потребный для тушения пожара в течение 1—2 часов. Обычно исчисляют объем резервуаров в 5—15% суточного расхода. Устраивают Б. в. из кирпича, камня с железным резервуаром, железобетонные с таким же резервуаром и железные башни с железными же резервуарами.—В р е-м е н н ы е Б. в. устраиваются иногда деревянные, с железными или деревянными резервуарами. Форма резервуаров б. ч. цилиндрическая, с плоским, сферическим и другими более сложных форм днищами. Резервуар Б. в. снабжается питательной трубой, подающей в него воду из сети, разводящей трубой для обратного питания водопроводной сети из резервуара и задвижками для выключения Б. в. от сети. В последнее время обе трубы заменяются одной трубой, исполняющей обе функции. Для удаления излишка воды и во избежание

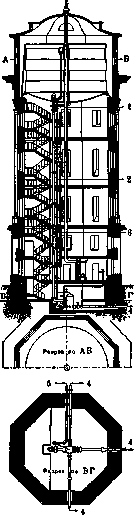

Рисунок 2. Башня водонапорная (высота—25 м, объем бака—500 куб. м): 1—дымовая труба; 2— сливная труба; 3—разводящая и питательная труба; 4—в сеть; 5—в канализацию.

переполнения резервуара служит сливная труба и, кроме того, труба для опоражнивания резервуара в случае ремонта и чистки. Железные резервуары внутри окрашиваются масляными красками, не содержащими свинцовых и других вредных для здоровья соединений; лучше покрывать внутренность асфальтовым лаком или асфальтовым составом (из 84% каменноугольной смолы, 12% древесной смолы, 4% резины и небольшого количества олифы). Наружные стенки резервуара можно окрашивать любой краской для предохранения от ржавления. Железобетонные резервуары Б. в. штукатурятся внутри и снаружи; иногда покрываются внутри составами для придания стенкам резервуара водонепроницаемости. Реже внутренние стенки асфальтируются. В холодных климатах резервуары Б. в. окружаются шатрами, построенными из железобетона, дерева и камня. Внутренность шатра штукатурится и окрашивается. Во избежание замерзания воды в резервуаре, особенно в трубах, Б. в. отапливаются. Печи ставят в нижнем этаже и дают возможность теплому воздуху подняться вверх. Трубы иногда термоизолиру-ются. Внутри Б. в. устраиваются лестницы для ухода за башней и резервуаром. Помещение, в котором находится резервуар, должно иметь вентиляцию и хорошее дневное освещение. От залета птиц и насекомых в окна вставляются металлич. сетки. Во избежание загрязнения резервуаров, устройство под ними переходов или помещения для дежурства пожарных не должно быть допускаемо. Для указания уровня воды в резервуаре устраивают автоматические указатели, подающие сигналы на башне и на насосной станции. После ремонтов и очистки резервуара он должен быть промыт чистой водой, стерилизован хлорной водой. Наивыгоднейшее местоположение Б. в. определяется расчетом сети; Б. в., по возможности, строится на высоких отметках, чтобы уменьшить ее высоту. Жилые помещения в зданиях Б. в. допускаются лишь при условии особого сан. надзора. Стоимость постройки Б. в. зависит от объема и высоты резервуара, материала и конструкции ее. Грубо можно принять стоимость кирпичной Б. в. равной lbxVxH=N рублей, где V— объем резервуара в кубических метрах и Н— высота Б. в. от земли до резервуара. Железные и железобетонные Б. в. обходятся несколько дешевле. Лит.: Петров Д., Железные водонапорные башни, 1917; С е р к Л. А., Архитектура промышленных предприятий, М., 1927; Саткевич А. А., Расчет водопроводов с двумя резервуарами, М., 1905; Тимонов В. Е., Водоснабжение и водостоки, т. II, СПБ, 1904; Брилинг С. Р., Курс водоснабжения, М.—П., 1923; Правдзик Б. К., Курс водоснабжения, СПБ, 1943; Гениев Н. Н., Водонапорная башня фаворитен 'и ее поверочный расчет, «Известия Постоянного Бюро Водо-пров. Съездов», 1916; его же, Городские водопроводы, М., 1924; Кашкаров Н. А., Расчет железобетонных сооружений, применяемых в водоснабжении, «Журнал Министерства Путей Сообщения», 1914, № 4—6; его же, Курс водоснабжения, Москва, 1926.                                         Я. Суреньянц.
