ЗЕМЛЯНКА

ЗЕМЛЯНКА, простейший вид временного жилого помещения, вырытого в земле или углубленного в нее, с крышей, покрытой земляной насыпью. В зависимости от назначения и строительного материала 3. бывают различных типов: зимние,летние, жердевые, досчатые и пр. 3. находят главное применение во время войны, являясь самым распространенным видом т. н. необоронительных построек. В сан. отношении 3. присущи многие недостатки: пыльный, спертый воздух, сырость, значит, колебания t°, недостаточное естеств. освещение, трудность поддержания чистоты, присутствие насекомых; эти недостатки в значительной степени могут быть смягчены и устранены путем умелого и правильного устройства 3. и правильной эксплоатации. Место для 3. следует выбирать сухое, возвышенное, с возможно низким уровнем грунтовых вод (в низких и сырых местах допустимы только пеуглубленные горизонтальные 3.); углубление 3. делается по возможности не более 0,75 м, и лишь при особо сухом грунте допустимо углубление до 1 л. Для просушки земляных стен и пола вырытый для 3. котлован предварительно обжигается соломой или хворостом. Для стока дождевых вод вокруг 3. вырывается водоотводная канавка. Земляные откосы 3. одеваются изнутри досками, хворостом, камышом, соломой. Полы в 3.—досчатые или жердевые; в неуглубленных 3. допускаются и глинобитные. Окна устраиваются в боковых стенах; для лучшего освещения, особенно в боль-шихЗ.,—также и в крыше,наподобие слуховых окон. Наиболее действительным средством для борьбы с сыростью и спертым воздухом является хорошо устроенное и правильно эксшгаатируемое отопление (лучше всего печь большой или средней теплоемкости) и периодическое проветривание 3. форточками с постоянно действующей вытяжкой испорченного и влажного воздуха (через вытяжной канал, устраиваемый рядом с дымовым). Площадь пола (в землянках военного типа) на одного человека колеблется от 2 до 3 и более м²; свободная высота в 3. на месте прохода— ■ • i^T^SSl^l¹ °' не менее 2—2,Ьм. -^^^^Щ1 Кубатур а 4— Щ0С^—. ШГ~~^ 6 Jit³ (скопление '* "*\ f| _t ,шВ4-^~ С0₂ при такой ку- ' ......Ц£р^ батуре и трех- - а.»—и.-/' кратном обмене ^Рис- *• воздуха, возможном лишь при очень хорошей пористости материала землянки, будет достигать 2%₀—предельно допустимая величина для временных помещений полевого типа). Спальные места—типа одно- и двухъярусных нар; длина нар 1,8—2 м; ширина— 0,6—0,75 м на человека.—П р и м е р о м наиболее простой военной землянки может служить односкатная 3. летнего типа (рис. 1). Остов 3.—из жердей; крыша-—из. хвороста или плетня, покрытого сверху

Рисунок 2. Зимняя двускатная 3. вместимостью на 32 чел.: А—вход; Б—запасный выход; Д— внутренний тамбур; Е—места для комсостава (отгороженные занавеской).

слоем густого глиняного раствора, дерном— травой вниз—и слоем земли (или глины) до 30 ом. Боковые и фасадные стены из плетня или дерна; дверь из тонких жердей; нары в виде плетневого настила. На рис. 2 дан тип зимней двускатной 3. с утепленной и водонепроницаемой (прокладка толя) крышей; продольные и боковые стены обшиты досками; пол досчатый. Нары устанавливаются на козелках со съемными досчатыми щитами. Имеется и свободная площадь для размещения столов и скамеек. Здесь же поставлена печь с кубом для приготовления кипятка. При надлежащем устройстве, освещении и утеплении,3.может быть использована и для кратковременного размещения раненых и б-ных; особенно пригодна для этих целей полууглубленная 3. (барак-3.) как тип, более отвечающий гиг.требованиям. Размеры 3. определяются из расчета не менее 3—i м² площади на б-ного. Для лучшего сохранения тепла в 3. рекомендуется стены и двери изнутри обить цыновками, войлоком, сукном. При системе отопления, показанной на рисунке 3, заложенные в песке под нарами дымовые трубы обеспечивают равномерность нагрева помещения, способствуют хорошему просыханию землянки и дают теплое ложе. В - - - ^Щ~~~----------^~~zrr^==-~~------,-------------~~^л - г ~ZM i -1» Laa j -1.80 Б РАЗРЕЗ по АБ

К постройкам типа 3. могут быть отнесены и некоторые полевые оборонительные постройки, предназначаемые для защиты бойца от действия артиллерийских снарядов и аэробомб, т.н. убежища: минные убежища в виде подземной гал-лереи на глубине 3,5 и 8 ж и котлованные убежища, устраиваемые в отрываемых котлованах со слоистым покрытием (рис. 4). Эти убежища оборудуются одно- и двухъярусными нарами с площадью нар на каждого бойца 1,7x0,5 м; ширина прохода 0,5—0,7 м. Последние расчетные данные служатдля определения размеровубежища. Высота убежища—2 м. Убежища должны быть оборудованы в противохимическом отношении (см..Газоубежища).Освещение убежищ искусственное (фонари, лампы, электрический свет). Отопление—железными или кирпичными печами. При устройстве убежищ особое внимание обращается на состояние грунтовых вод и отвод их от убежища. Пользование этими помещениями в виду плохих сан. условий (малая площадь, сырость, спертый воздух) должно быть кратковременным—для отдыха и защиты бойцов от артиллерийского огня и хим. нападения. Подобного типа сооружения в империалист-

скую войну 1914—18 гг. использовывались и для временного размещения раненых (т.н. сан. убежища). На рис. о дан схематический план и разрез убежища германской армии, устраивавшегося у линии окопов (для оказания первой помощи раненым). Убежище, углубленное на 6 м, минного типа, с 2 узкими и низкими ходами, круто под углом в 45° спускающимися в убежище; в одном из ходов имелось особое приспособление (салазки) для спуска раненых на носилках. Размеры убежища: 6,6 м длины, 2,4 м ширины, 2,2 ж высоты; рассчитано на 18 человек с расположением нар или подвесных носилок в 3 ряда. Сан. убежища, устраивавшиеся дальше от линии окопов, были больших размеров; кроме помещения для раненых имели операционную, перевязочную

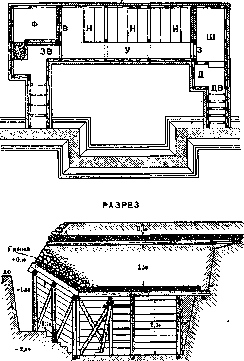

Рисунок 4. Котлованное убежище: ДВ—вход действующий; ЗВ—вход запасный; У—убежище; Я—нары; Д—камеры предварительной дегазации; Ш—шлюз; 3—занавесы; В— место вентилятора; Ф—земляной фильтр.

и др. подсобные помещения.—3. как тип построек применяются на театре военных действий и для хозяйственных и сан. нужд: З.-баня, 3.-прачечная и т. д. Использование 3. в качестве временного жилища для рабочих по существующему законодательству не разрешается. Лишь в особо оговоренных случаях допускается углубление помещений в землю. В качестве строительного материала для этих построек кроме дерева допускаются саман и камышит (временные жилища для рабочие, занятых на постройке Туркестано-сибирской ж. д.). Высота помещения 2—2,5 м. Полы допускаются глинобитные. Площадь пола на человека 3 ж², кубатура не менее 6 m^s. Устройство общих спальных мест—нар не разрешается: каждый должен иметь отдельный топчан длиной 1,9 ж и шириной 70 см.— 3. в качестве жилья встречаются у нек-рых /з/ ПЛАН ^ .............——13.

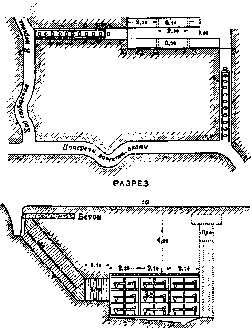

Рисунок 5. Санитарное убежище па 18 раненых.

кочевых народов, как напр. казаков, киргизов. Их зимние жилища (кстау), устроенные из земли, камыша и жердей, со сложенными из дерна стенами, представляют душную, мрачную, темную землянку со множеством блох. Лит.: Иванов Н., Избранные вопросы военной санитарии, Л., 1928; Мединский Н., Полевые необоронительные постройки, М.—Л., 1929; Сонгайпо М., Типы и нормы санитарно-техниче-сних сооружений для надобности военного времени, П., 1916: Тимофеевский П., Устройство и оборудование лечебных заведений и санитарных транспортов в военное время, П., 1914; Hoffmann W., Hygiene (Handbuch der arztlichen Erfahrungen im Weltkriege 1914—18, hrsg. v. 0. Schjerning, B. VII, Lpz., 1922). К. Осипенко.
