ТАХОГРАФИЯ
определения колебаний скорости кровяного тока в сосудах. Среди многих приборов, предназначенных для этой цели, на первом плане должен быть поставлен гемодромограф Шов о (Chauveau) и Л орте (Lortet). Металлическая трубочка аЬ (рис. 1) снабжена посредине широким коротким отростком ed. Верхнее отверстие этого отростка затянуто плотной резиновой мембраной mm, через центр к-рой проведен тонкий рычаг ке, имеющий на своем конце небольшой плоский диск к. Рычаг устанавливается таким образом, чтобы центр диска стоял перпендикулярно к оси трубки ab. Наполненный предварительно кровью или физиол. раствором аппарат вставляется в оба конца (А и В) перерезанной артерии. Кровяной ток, встречая на своем пути сопротивление в диске к, отклоняет его по направлению движения крови (рис. 1, kfr), с другой стороны, упругая мембрана стремится придать рычагу первоначальное положение. В результате действия этих сил получаются колебания рычажка, к-рые могут быть записаны на кимографе. Для правильной оценки результатов, полученных при Т., запись колебаний скорости—т а х о г р а м м у—обычно ведут параллельно с записью кровяного давления. На рис. 2 представлены два графика, полученные при опыте над скоростью крови в сонной артерии у лошади. Из сопоставления обеих кривых становится очевидным, что эта скорость стоит в прямой зависимости от периодической работы сердца и что каждому изменению кровяного давления соответствует определенное изменение скорости. Если аппарат предварительно прокалибрирован пропусканием через него жидкости с определенными скоростями, то по полученной тахограмме можно судить о скорости крови и о характере изменений ее за определенный промежуток времени. При той форме тахограммы, какая приведена на рис. 2, величина скорости любого момента может быть легко определена высотой соответственной ординаты.
В виду того что гемодромограф Шово может быть использован лишь приопы-тах на' крупных животных, были сделаны попыт- ,,ы _ ки сконструировать более -|рБР1|ррУз||_ универсальный аппарат, -
Рие. 2. /—тахограмма; II— кривая кровяного давления.
S8U 3!>0 положные стороны, как это видно из рис. 3. Струя жидкости, встречая на своем пути отверстие с, задерживается, и скорость ее частиц низводится до нуля. Энергия движения этих частиц приобретает другую форму—энергию давления, благодаря чему уровень жидкости в
манометре са подымается. В манометре Ь<1, обращенном своим концом в противоположную сторону, будет наблюдаться обратное явление: уровень его должен несколько снизиться благодаря присасывающему действию струи, стремящейся увлечь с собой частицы, находящиеся в колене й. В виду того что как давление, так и присасывающее действие Рисунок 4. всецело зависят от

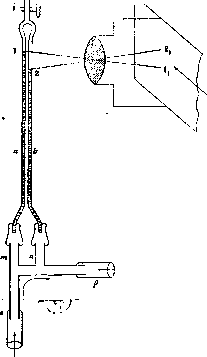

скорости, то понятно, что разность уровней в обоих манометрах будет изменяться параллельно с изменением этой скорости; другими словами, эта разность при соответствующей калибровке может служить мерилом этой скорости. Цибульский в своем аппарате несколько изменил форму трубки Пито, чем в значительной степени облегчил как изготовление приемной канюли, так и самую методику опыта. В своей завершенной форме (рис. 4) аппарат состоит из двух
Рпс. 5.
частей: канюли ер и манометра аЪ с краном г. Конец канюли с ввязывается в центральный, р—в периферический.конец перерезанной артерии, а отводы т. и п посредством каучуковых трубок соединяются со свободными концами манометра аЪ, предварительно наполненными слабо окрашенной жидкостью. Дав жидкости стечь до известной высоты, кран г запирают и, открыв клемму предварительно зажатой артерии, пускают в аппарат кровь. Колебапия уровня 1 и 2 в обеих трубках фотографируются (ij и 2г) на подвижной фотографической пластинке. На рис. 4 изображен аппарат Цибуль- ского со схемой его фотографической установки. Принцип устройства тахографа Криса (v. Kries) понятен из рис. 5. Плетисмограф (см. Плетисмография) Л соединен с небольшой газовой горелкой. Увеличение объема руки, пальца и др. под влиянием систолического напора крови сказывается на повышении давления в плетисмографе, к-рое через каучуковую трубку К передается горелке и вызывает соответствен- Рисунок 6. ные колебания пламени,к-рые также могут быть зафиксированы„с помошыо фотографии. Вид такой тахограммы изображен на рис. 6. Первый тахометр был предложен Фирордтом (Vierordt) в 1858 г., но благодаря большим недочетам конструкции не нашел дальнейшего применения. Лит.: В е р и г о, Основы физттологии человека и высших шмошых, т. I, стр. 546, СПБ, 1905; Ландуа Л. и Р о з е м а и, Учебнш; физиологии человека, иод ред. М. Шачерникова, cip. 172, М., 1913; HndD. d. Ph>sio-logie d. Menschen, hrsg. ven Nagel, Bd. I, p. 726, Braunschweig. 1809. Д. Ромашов.
