ДЕЗИНФЕКЦИОННЫЕ КАМЕРЫ

ДЕЗИНФЕКЦИОННЫЕ КАМЕРЫ. Дезинфекционные камеры представляют собой замкнутые помещения со специальным оборудованием, предназначенные для обеззараживания различных инфицированных объектов (белья, платья, предметов домашнего обихода, сырья, полуфабрикатов, готовых изделий и товаров). В зависимости от тех физ. и хим. агентов, к-рые употребляются при обеззараживании, Д. к. подразделяются на три основные группы: паровые, тепловые и газовые. Можно выделить и четвертую группу—камеры смешанного типа, где одновременно применяется высокая t° и какое-либо химич. вещество. Главнейшими требованиями, предъявляемыми ко всем группам Д. к., являются: а) возможно полная гарантия надежности дезинфекционного и дезинсекционного эффекта во всей массе обеззараживаемых предметов;

б)  сохранность вещей (отсутствие порчи) и в) универсальность как в смысле разнообразия объектов, допустимых к обработке в камере, так и в отношении применяемых дезинфекционных агентов. I, Паровые камеры. Наиболее надежным бактерицидным действием обладает насыщенный, текучий водяной пар t° 100° и выше, и потому дезинфекция таким паром заслуживает предпочтения перед другими способами обеззараживания во всех случаях,когда применение паровой дезинфекции не сопряжено с порчей обеззараживаемых объектов. Пар же, насыщенный и текучий, но с t° ниже 100°, получающийся при пониженном давлении в вакуум-аппаратах, сам по себе не обеспечивает надлежащего дезинфекционного эффекта и потому применяется в сочетании с различными хим. дезинфекционными средствами, к-рые и восполняют недостаточность его обеззараживающих свойств. В Д. к. водяной пар может применяться в различных состояниях, а именно: а) в виде насыщенного пара, т. е. пара, относительная влажность к-рого равна 100% (давление такого пара есть наибольшее, возможное при данной t°); б) перегретого пара с относительной влажностью ниже 100% при данной t°; в) текучего пара, находящегося в непрерывном движении; г) неподвижного пара, отток к-рого из прибора прекращен; д) пара без избыточного давления, т. е. пара при нормальном барометрическом давлении с t° в 100°, и е) пара под давлением с t° выше 100°. Между t° и давлением насыщенного водяного пара существует строго определенное соотношение (см. таблицу), что имеет важное практическое значение, так как служит одним из способов контроля за работой паровых дезинфекционных камер. Давление пара принято исчислять в атмосферах или фунтах, при чем давление в одну атмосферу считается равным 15 фунтам на 1 кв. дюйм, или 1 кг на 1 слг². С повышением давления выше нормального повышается и t° пара, и наоборот. Большинство современных паровых дезинфекц. камер конструируется для работы с паром насыщенным, текучим и под давлением. Форма и размеры паровых дезинфекционных камер очень разнообразны, при чем лучшей формой в смысле использования внутреннего пространства и удобства размещения вещей является четырехугольная, в отношении же прочности аппарата при одинаковой толщине стенок—преимущества за цилиндрической формой. Размеры (внутренние) дезинфекционных камер колеблются от 0,5 Jit³ до 10 м* в зависимости от их назначения. Существуют паровые Д. к. неподвижные, стационарного типа и передвижные. По степени совершенства конструкции и полноте оборудования паровые Д.к. подразделяются на две группы: простые, примитивные Д. к., доступные изготовлению кустарным способом из местного материала, и усовершенствованные, со сложной монтировкой, изготовляемые заводским путем. А. Группа простейших паровых Д. камер характеризуется примитивностью конструкции и незначительностью размеров. Они могут изготовляться из листового железа, дерева, брезента, парусины и т. п. Обеззараживание в Д. к. этой группы производится обычно текучим паром без избыточного давления. Парообразователи для них могут быть или связанными с самой камерой, составляя с ней одно целое, или быть самостоятельными (различного типа самовары, змеевики, вделанные в огневую топку, открытые паровые котлы и т. п.). Главнейшими требованиями, предъявляемыми к простым паровым Д. к., являются: 1) достаточность размеров Д. к., обеспечивающая возможность свободного размещения в ней обеззараживаемых вещей на крючках, вешалках, перекладинах и т. п., которыми и снабжаются эти Д. к.; 2) корпус Д. к. и ее дверцы (или крышка) должны обеспечивать надлежащую герметичность внутреннего пространства; 3) Д. к. должна быть снабжена термометрами для наблюдения за движением темп, во время дезинфекционного процесса; 4) при наличии отдельного парообразователя пар должен впускаться в Д. к. сверху, а отток для него устроен внизу аппарата; 5) парообразователь при Д. к. должен обеспечить быстрое и непрерывное получение водяного пара не ниже 100° в течение всего процесса обеззараживания; 6) исправление и ремонт таких Д^ к. и парообразователей желательно сделать возможным повсюду местными средствами.—Из большого разнообразия существующих типов простых паровых Д. камер в СССР практическое применение имеют 1) камера Капустина; 2) камера-бочка Юнга - Буйвида и 3) камера Ростовцева. 1. Камера Капустина состоит из а) прачечного котла из оцинкован, железа;

Рисунок I. Камера-бочка Юнга-Буйвида: А—самовар-парообразователь; а—тарелка для воды: Б—отверстие для выхода пара; Д—труба; Ж— зольник; В—камера-бочка; Г—гибкий шланг; з—съемная крышка; и—винт для прижатия крышки; Е и к—термометры.

б) цилиндрической парусиновой или брезентовой надсадки на этот котел, в) из парусиновой крышки на верхнюю часть надсадки с отверстием по середине для помещения термометра и г) из железного, обтянутого парусиной обруча, к-рым надсадка прикрепляется к краям котла. После закипания воды надсадка с вещами устанавливается над котлом и закрепляется железным обручем, а в крышку вставляется термометр. По достижении t° 98—99° вещи остаются в камере около !/₂—1 часа, и затем надсадка с вещами снимается, а вещи проветриваются. Положительными качествами камеры Капустина являются простота устройства, легкость и дешевизна изготовления. К недостаткам же следует отнести затруднительность работы на открытом воздухе при ветре, течение пара внутри камеры снизу вверх, значительную смачиваемость вещей при дезинфекции, наличие одного отверстий для загрузки и выгрузки и относительно большой расход топлива,—2. Камера Юнга-Буйвида (см. рисунок 1) состоит из деревянной бочки с расширенным основанием, служащей приемником для обеззараживаемых вещей, и парообразователя в виде большого жестяного самовара, обшитого деревом с запаянной верхней крышкой. Работа камеры обычно протекает без избыточного давления; послед- нее может быть повышено сужением пароотводной трубки, и в этом случае t° внутри прибора легко доводится до 102—103°. По своим качествам камера Юнга-Буйвида значительно выше камеры Капустина, но и в ней основным недостатком является существование одного отверстия для загрузки и выгрузки обеззараживаемых вещей.—3. Камера Ростовцева представляет четырехугольный вытянутый ящик, сделанный из листов оцинкованного железа и снаружи обшитый деревом. Емкость камеры 1—1,5 м³. Камера снабжена двумя дверьми, позволяющими устанавливать ее в разгороженном помещении—заразном и чистом—и производить загрузку и выгрузку вещей с разных сторон. Работает камера насыщенным, текучим паром, к-рый впускается в аппарат сверху, с оттоком внизу. Парообразователем и здесь служит самовар-кипятильник.—Из описанных типов Д. к. камера Ростовцева является наиболее удовлетворительной, а простота ее устройства делает возможным изготовление ее местными силами и в сельск. обстановке. К этой же группе простейших Д. к. относятся камера-бочка норвежского типа, камера-бочка Крупина, камера Рапчевского, камера Прохорова (ее первоначальная модель), камера «Метеор» и др. Б. Группа паровых Д. к. усовершенствованного типа. Сюда относятся 1) паровые Д. к. различных систем с повышенным давлением, 2) вакуумформ-камеры с пониженным давлением. 1. Паровые Д. к. с повышенным давлением должны отвечать след. главнейшим требованиям, предъявляемым к ним: 1) парообразователь должен быть надлежащей мощности, развивающий давление в 3—4 атмосферы и обеспечивающий достаточное количество пара в течение всего дезинфекционного процесса; 2) камера устанавливается в помещении, разделенном глухой стеной на две половины («грязную» и «чистую»); 3) камера должна иметь две двери, открывающиеся на заразную и чистую половины помещения; 4) во избежание излишних теплопотерь камера снаружи может обшиваться деревом с соответствующей прокладкой; 5) для предварительного прогревания камеры и уменьшения образования конденсационной воды внутри прибора должны иметься отопительные приспособления в виде змеевиков или батарей; иногда для этого устраиваются двойные стенки («рубашки»), между к-рыми впускается пар для обогревания корпуса камеры; 6) пар должен впускаться в камеру сверху; отток для него—внизу; 7) параллельно верхнему отделу камеры внутри нее прикрепляется защитительный металлический зонт для предохранения вещей от непосредственного удара о них струи пара и защиты их от капель конденсационной воды; 8) для контроля за работой Д. к. снабжается двумя постоянными термометрами, один из к-рых устанавливается в дверях камеры, а другой на пароот-водящей трубе; кроме того внутрь обеззараживаемых вещей закладываются контакт-термометры и максимальный термометр (для наблюдения за давлением должны иметься манометр и предохранительный клапан); 9) камера должна иметь два вентиляционных от- верстия: приточное и вытяжное с паровым побудителем, при чем приточное должно быть обращено на чистую половину помещения; 10)  для удобства загрузки и разгрузки камера снабжается выдвижной тележкой со съемными полками, крючками и вешалками; 11)  управление камерой должно быть сосредоточено на чистой половине помещения; 12)  обычным материалом для изготовления Д. к. этого типа служит котельное и листовое железо; 13) все внутреннее пространство камеры кроме зонта и тележки должно быть выкрашено специальной краской в целях сохранности аппарата; 14) двери камеры должны иметь герметические затворы. Процесс дезинфекции в Д. камерах принято расчленять на отдельные этапы: а) загрузка, б) прогревание, в) обеззараживание, г) вентиляция и д) разгрузка.—3 а г р у з к а производится с заразной половины помещения при закрытой противоположной двери. 1) Вещи размещаются в аппарате свободно для проникновения пара; 2) платье развешивается на вешалках и крючках; 3) цветные вещи должны размещаться отдельно от «бесцветных»; 4) одеяла, ковры и т. п. аккуратно складываются или развешиваются на протянутых веревках; 5) подушки с цветными наволочками подвешиваются за один из углов; 6) белье, запачканное кровью, гноем, извержениями и т. п., должно быть предварительно вымочено в 1%-ном растворе соды для предупреждения образования несмываемых пятен; 7) вещи не должны соприкасаться с металлическими частями аппарата.—Загрузив аппарат вещами, начинают его обогревание змеевиком или впуском пара в «рубашку» до 45—50°; после этого приток пара к нагревательным приспособлениям прекращается , и пар через верхнее отверстие впускается непосредственно в аппарат; нижнее отверстие должно быть открытым для оттока воздуха, конденсационной воды и отработанного пара. С получением сигнального звонка на 100° вещи при непрерывно продолжающемся течении пара остаются в аппарате от 20 минут до 1 часа, в зависимости от их количества, характера упаковки и стойкости возбудителя. При этом Ь° по термометру аппарата доводится до 105—108°.—По истечении указанных сроков дальнейший впуск пара в аппарат прекращается, и приступают к вентиляции, для чего открывают сначала вытяжное (верхнее) отверстие, а затем приточное (нижнее), а для усиления тяги пускают в действие паровой побудитель. Период вентиляции продолжается от 5 до 20 мин., после чего аппарат открывается с чистой половины помещения, тележка с вещами выкатывается, и сложенные в несколько раз предметы (одеяла, ковры и т. п.) разворачиваются и встряхиваются для удаления остатков пара.—В Д. к. при t° 100° и выше могут быть обеззараживаемы: 1) постельные принадлежности—одеяла, подушки, матрацы, перины и пр.; 2) носильное платье и верхняя одежда без меховых и кожаных частей; 3) волос, щетина, шерсть, пух, перо; 4) ковры, драпировки, занавески и т. п.; 5) тряпье, ветошь, мешки, веревки, рогожи и пр.; 6) белье носильное, постельное и столовое, предварительно замоченное в 1 %-ном содовом или ще- лочном растворе; 7) мягкая мебель, не клееная и без фанерованных и полированных частей. В качестве образца текучепаровых дезинфекционных камер с повышенным давлением, получивших значительное распространение в СССР, могут служить камеры системы д-ра Крупина, изготовлявшиеся быв. заводом Сан-Галли в Ленинграде (см. рисунок 2).

Рисунок 2. Паровая дезинфекционная камера Крупина: А—дверь; Л—паровая труСа для змеевика; Tj Гц—пароотводная труба; Д и Е— вытяжное и приточное вентиляционные отверстиям—конденсационный горшок для змеевика; М—манометр; Я—предохранительный клапан; о—паровая магистраль; Я—кран для впуска пара; С—змеевики; Т—термометр аппарата; Ц—откидные болты для закрывания; а—кран для спуска конденсационной воды; г\— кран пароотводной трубы; ж—выдвижная тележка с откидными нон!ками; и—крючки для вещей; з—защитный зонт; п—пароприводная труба; р—съемные деревянные решотки; т— термометр пароотводящей трубы; К—вытяжная труба.

Камеры Крупина выпускались трех размеров: в 9,1 м³, в 4,5 м* и в 2,76 м³; из них первые имели шкафообразную форму, а остальные — цилиндрическую. Этим типом Д. к. снабжены дезинфекционные учреждения и б-цы многих крупных городов СССР: Ленинград, Киев, Одесса, Саратов и др., и, как показал опыт, срок их службы определяется десятками лет. К этой же группе дезинфекционных камер относится камера системы д-ра Мандельштама, характерную особенность к-рой составляет наличие двойных стенок («рубашка» или «кожух») и возможность получения в ней отрицательного давления, т. е. нек-рого приближения к ва-куумформ-камерам. — Кроме стационарных Д. к. с повышенным давлением существует ' и ряд передвижных: типа Красного Креста, Швабе, Рапчевского, «Маруко» и др. В камерах Рапчевского и «Маруко» парообразователь непосредственно связан с самой камерой и помещается под ней, а в камерах Красного Креста и Швабе имеется отдельный паровой котел, устанавливаемый рядом с камерой. Главнейшим недостатком этих ти- пов дезинфекционных камер является существование одного отверстия (двери) для загрузки и разгрузки аппарата. Каждая новая и вышедшая из капитального ремонта Д. к. перед началом практической работы должна быть подвергнута сани-тарно-технич. испытанию. Цель испытания выяснить: а) техническое состояние составных частей аппарата; б) распределение t° внутри Д. к.; в) быстроту удаления воздуха из Д. к. и прогревание всей массы обеззараживаемых объектов; г) предельную нагрузку Д. к. разными вещами; д) степень отсыревания вещей при дезинфекции и е) правильность показаний контрольных приборов (манометра, термометра, предохранительного клапана и т. п.). На основании результатов испытания составляется инструкция для управления данной Д. к. При испытании и контроле за работой Д. к. обычно пользуются двумя методами: биологическим (и в частности бактериологическим) и физико-химическим. Биол. метод состоит в применении тест-объектов, зараженных микробами различной резистентности (в том числе и спороносными), и в опытах с насекомыми. Физико-химический контроль Д. к. проводится при помощи различных физ. приборов—наружных и внутренних, которыми снабжаются Д. к., и хим. веществ, размещаемых внутри аппарата. К контрольньщ приборам относятся: ма-новакууметры, термометры аппарата и на отводящей пар трубе, самопишущие термографы, максимальные термометры, контакт-термометры, контактор со сплавом и пр. Хим. вещества для контроля Д. к. употребляются или в контрольных трубочках Штихера (Sticher), или в виде тепловых индикаторов, предложенных Артемьевым, или в виде контрольных бумажек Микулича, Торглера и Лаутеншлегера. Трубочки Штихера представляют двойные стеклянные запаянные трубки с помещенным во внутреннюю из них хим. чистым веществом с определенной точкой плавления, напр.: фенантреном (точка плавления 98°), бренцкатехином (точка плавления 104°), резорцином (точка плавления 110°). По тому, какие из перечисленных веществ в трубочках расплавились, судят о достигнутой t° и в известных пределах о продолжительности ее действия. Часть индикаторов при этом меняет свою первоначальную окраску. Значение бумажек Микулича и др. заключается в том, что они обесцвечиваются от действия пара известной температуры, а не от другого фактора, например горячего воздуха. 2. Вакуумформ-камеры. Сущность работы вакуумформ-камер заключается в применении пара низких t° (49—60°), получаемого при соответствующем разрежении внутрикамерного пространства. Но т. к. бактерицидная сила пара падает пропорционально понижению его t°, то для ее восстановления к пару низких t° прибавляется формальдегид. В вакуумформ-камерах обеззараживание может производиться или при непрерывной циркуляции паров воды и формальдегида или при неподвижном состоянии их. Текучий пар с формалином обладает ббль-шими бактерицидными свойствами, чем не- подвижная их смесь. Существующие типы вакуумформ-камер подразделяются т. о. на две группы: системы Рубнера (Rub-пег), Геннеберга (Henneberg) и т. н. гамбургские, в которых обеззараживание происходит при постоянном вакууме текучей паро-формалиновой смесью, и аппараты, построенные по системе Гана (Halm)—Веймарский тип, работающие с той же смесью, но в неподвижном состоянии.—Дезинфекционные камеры системы Рубнера состоят из пяти составных частей (см. рис. 3):

Рисунок 3. Общий вид составных частей стационарной Рубнеровской вакуумформ-камеры.

парового котла, котелка для испарения 8%-ного раствора формалина, камеры для вещей, сосуда для собирания отработанной пароформалиновой смеси и воздушного насоса, приводимого в действие паром или электричеством. Изготовляются Рубнеров-ские Д. к. и их составные части из кованого железа. Форма может быть цилиндрической или четырехугольной с вогнутыми стенками; средняя емкость 5—б м³. Существуют стационарные (см. рисунок 7) и передвижные типы. Последовательность работы такова: загрузив аппарат и наполнив испаритель 8 %-ным раствором формалина, пускают в действие воздушный насос, который выкачивает воздух из камеры и из испарителя, находящего- ся в соединении с нею. Как только вакуум достигнет желаемой степени, при помощи змеевика начинается подогревание формалина до t° кипения, соответствующей имеющемуся вакууму. Пары воды и формалина поступают в камеру сверху, проходят через загруженные вещи и поступают в конденсатор, где сгущаются в жидкость, к-рая может быть вновь использована. Регулируя приток пара к испарителю и работу воздушного насоса, поддерживают постоянный вакуум (до 710 мм) во всей замкнутой системе приборов (камера, котелок-испаритель и конденсатор) и соответствующую ему t° пара. При этом получается возможность дезинфицировать и вещи, не выносящие высоких t° (мех, кожа и др.). Для большинства таких вещей вакуум в 600—620 мм является достаточным, т. к. эти материалы еще не портятся при 58—60°. Из всех систем вакуумформ-камер Рубнеровские дезинфекц. камеры являются наиболее совершенными и «универсальными». В СССР типичных Рубнеровских Д. к. до наст, времени не изготовлялось, а имеющиеся камеры установлены берлинской фирмой Лаутеншлегера (наприм. в Моск. б-це им. Боткина).—В акуумформ-камеры с неподвижной паро-формалиновой смесью. Вакуум достигается в них обычно при помощи парового эжектора, а не воздушного насоса. К этой группе Д. к. относится большинство вакуумформ-камер, изготовлявшихся в довоенное время в России различными заводами: Ленингр. металлич. заводом (системы Таранухина), быв. заводом Сан-Галли, Швабе, Саксе, и выпускаемые в наст, время мастерскими Прохорова под названием «Универсаль» (Ленинград).—Д. к. системы Таранухина представляет горизонтальный цилиндр вЗ,и длины и диа- метром в 2 м, обшитый пробкой и деревом. Паровым эжектором вакуум получается до ²/₃ атмосферы. Пары формальдегида вводятся в камеру при помощи форсунки, засасывающей подогретый формалин из котелка, расположенного под эжектором. Обеззараживание при вакууме производится при t°

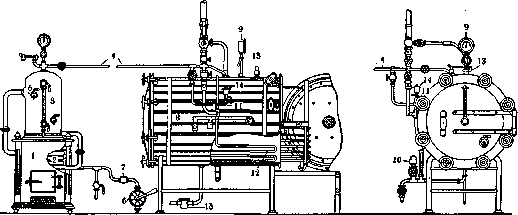

Рисунок 4. Схема установки дезинфекционной камеры «Универсаль» с парообразователем системы Прохорова образца 1928 г.: /—парообразователь; 2—змеевик парообразователя; 3—паро-водяной резервуар; 4—питательная паровая трубка; S—пробные краны; 6—насос; 7—питательный клапан; «—камера; 9—маповакууметр; 10—воздушный фильтр; 11—форсунка; 12—змеевик камеры; 13—предохранительный клапан; 14—воронка для формалина и аммиака; is—конденсационный горшок.

65—70°. Продолжительность всего акта дезинфекции, не считая загрузки и выгрузки, равна 1 часу—1 ч. 15 м. Непосредственно же на обеззараживание затрачивается 25— 40 мин. в зависимости от количества вещей. Затруднительность получения вакуума больших степеней (свыше 550 мм) и относительно высокая t°, при которой производится обеззараживание, не позволяют использовать этот тип Д. к. для всех сортов меховых и кожаных изделий, но для большинства грубых сортов этих материалов они вполне пригодны. В 1927 г. ленинградские мастерские Прохорова выпустили дезинфекционные камеры под названием «Универсал», снабжаемые самостоятельным парообразователем (см. рисунок 4). Камера небольших размеров от 7г м³ до lVj м³ емкости, цилиндрической формы, снабжена пароструйным эжектором, допускающим разрежение 400 — 450 мм; камеры эти требуют проверки. П. Тепловые суховоздушные (жаровые) Д. к. Тепловыми Д. к. называются аппараты или целые помещения, предназначенные для обеззараживания горячим воздухом. Обеззараживающие свойства горячего воздуха значительно ниже свойств водяного пара при одинаковой t°, и потому воздух применяется нагретым до 150—180°. Прибавление паров воды к нагретому воздуху и приведение его в движение усиливает дезинфекц. эффект, способствуя равномерному распределению t° в камерном пространстве и содействуя проницаемости воздуха вглубь обеззараживаемых объектов. Практическое применение тепловые Д. к. имеют гл. обр. для дезинсекционных целей, т.к. эктопаразиты и их 'зародыши особенно чувствительны к сухому

V\w^v\w^v^^^

a\V^MvfaV \W\»\faW\tt\\V\V^^^

r^ZIZZ^ZZZZZZZ2ZZ&^^Z!Zl.

ш\>>\;ф^щщщщщщщхщщщ^Щ^\ %№W» h Рисунок 5. Камера-землянка: 1—вешалки; 2—входы в загрузочное отделение; 3—камера; 4—выход и разгрузочное отделение; 5—топка. (По Сысину.) жару. Для борьбы со спороносными формами микробов жаровые дезинфекционные камеры мало пригодны, т.к. требуют очень высоких t° (180° и выше) и продолжительного воздействия, а при этих условиях вещи начинают портиться вследствие обугливания. Каждая тепловая дезинфекционная камера состоит из резервуара для вещей и обогревателя (печь, плита, калорифер и т. п.). Существуют три типа тепловых дезинфекционных камер: 1) тип камер землянок (см. рисунок 5), каме-

Рисунок 6. Камера-каменка: 1—задвижка трубы; 2—выдвижная кулиса; 3—булыжник; 4—кирпич; 5—топка. (По Сысину.)

нок (см. рисунок 6), ящиков и т. п.; 2) тип «Ге-лиос» и 3) камеры со вдуванием горячего воздуха. 1. Первый тин является наиболее примитивным. В камерах этого типа горячий воздух получается или накаливанием камней и кирпичей, расположенных над дырчатым сводом печи, или обогреванием камеры железными печами и их дымоходами, идущими внутри камеры. Для увлажнения воздуха на раскаленную поверхность наливается вода, превращающаяся в пар. Т° в камерах доводится до 100—150°. В нек-рых из Д. к. этой группы предусмотрена и циркуляция воздуха устройством приточного отверстия в камеру и вытяжного, иногда включаемого в дымоход. К этой группе Д. к. относятся камеры Хижина, Лебедева, Гашинского, Емельянова и немецкие—Гамбургера и Дорфцауна (Gamburger, Dorfzaun) и др.—2. Аппарат «Г е л и о с» (см. рисунок 7) представляет собой ящик из гофрированного железа. Ящик разделен чугунной плитой на две части: нижняя занята топкой, нагревающей через плиту воздух камеры, а в верхней помещается шестигранный сетчатый барабан, в к-ром размещаются обеззараживаемые вещи. Для увлажнения горячего воздуха снаружи аппарата приделан металлический сосуд, из к-рого вода по трубке подается внутрь камеры и падает на раскаленную плиту. Барабан вращается рукояткой со скоростью 12—15 оборотов в минуту. Нагревание воздуха в «Гелиосе» должно быть не ниже 120°. Продолжительность дезинсекции 25—30 мин. Средняя норма загрузки—8 комплектов. Аппараты «Гелиос» устраиваются стационарные и подвижные. При правильном пользовании аппарат обеспечивает надежный дезинсекционный эффект. Они удобны для ночлежных домов.—3. Наиболее совершенными тепловыми (жаровыми) Д. к. являются установки, в к-рых очень горячий воздух вдувается в камерное пространство и находится в непрерывном циркуляционном движении. Назначение этого типа установок—массовая дезинсекция. Идея использования быстротекуче-го горячего воздуха для целей дезинсекции принадлежит Фондрану (Vondran). Установка Фондрана состоит из камеры, грейных ба- тарей или калорифера, системы воздухонос- | ных каналов и вентилятора с электромотором (см. рисунок 8). Вентилятор вдувает горячий воздух по каналу в нижнюю часть камеры, где он проходит через металлические решетки, омывает вещи снизу вверх и вновь

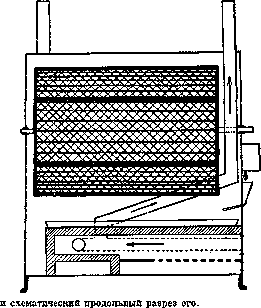

Рисунок 7. Стационарный аппарат «Гелиос»

направляется к калориферу. Скорость движения воздуха в среднем равна 1,3 ж в секунду. Продолжительность всего сеанса 40—45 мин. Установки, построенные по принципу Фондрана, имеются в Москве при нек-рых вокзалах, а в Ленинграде при одном из трамвайных парков и при ночлежных домах.

Рисунок 8. Фондрановская дезинфекционная камера для быстро текучего горячего воздуха (схема): 1—каналы, подводящие горячий воздух; 2—распределительная доска; 3—камера для размещения объектов дезинсекции; 4—система грейных батарей; 5—вентилятор с электромотором; в—пружинный термометр.

Ш. Газовые Д. к. Действующим агентом в этих камерах являются хим. вещества, применяемые в газообразном состоянии. Из таких веществ наибольшее распространение имеют формальдегид и сернистый газ, а за последнее время стали применять также сероуглерод, цианистый водород, хлорпикрин и др. Газовые Д. к. применяются гл. обр. для целей дезинсекции, т.к.бактерицидные свойства их ненадежны, и только формалиновые камеры предназначены для дезинфекции. Формалиновые камеры служат для дезинфекции вещей, не переносящих высо- кой t° (кожа,мех,картины и т.п.). Обеззараживание производится при t° 20—30°. Продолжительность дезинфекции 10—24 часа. Доза: 20—40 з формальдегида на 1 ж³. Строятся камеры разных размеров из двойного ряда досок, из кирпича, бетона и т. п. Вну-

три камеры должны быть приспособления для просторного размещения вещей (полки, вешалки, крючки и т. п.). Аппарат для развития и подачи в камеру паров формальдегида находится снаружи. Необходимо устройство приточного и вытяжного вентиляционных отверстий, а также установка воздушного смесителя.—Серные камеры предназначаются для дезинсекции посредством сернистого газа, получаемого при сжигании серы в особой печи, устанавливаемой рядом с камерой и подающей газ по трубе, или путем сжигания в самой камере листов бумаги, пропитанных расплавленной серой («сернички»). Доза: 80—100 г серы на 1 ж³. Продолжительность дезинсекции 10—12 часов. Увлажнение воздуха при обработке мягких вещей не допускается. Практическое применение очень ограничено в виду вредного влияния на окраску цветных тканей и на прочность их. Стенки камер могут быть деревянные, каменные и т. д.—Циановые, сероуглеродные и хлорпикриновые камеры необходимо устраивать в обособленных помещениях, обеспечив при этом полную герметичность камерного пространства. Сильная ядовитость паров синильной кислоты, резкие, раздражающие слизистые оболочки свойства хлорпикрина и легкая воспламеняемость сероуглерода не допускают широкого использования их в обычной дезинфекционной практике. Ценным свойством этих газов является отсутствие вредного влияния их на прочность тканей и на окраску их.

IV. Паро - формалиновые Д. к. введены в дезинфекционную практику во время войны 1904—05 гг. японскими врачами и потому называются «японскими» дезинфекционными камерами. Обеззараживающее действие в этих камерах обусловливается одновременным влиянием пяти факторов: температуры, влажности, формалина, времени воздействия этих агентов и наконец вихревыми движениями, образующимися при впуске пара высокого давления (4—6 атмосфер) внутрь камеры. Вихревые движения способствуют не только равномерному распределению тепла, влажности и формалина среди объектов, но и лучшему проникновению тепла и хим. агентов в глубину. Назначение японских Д. к.— быстрая и массовая дезинфекция и дезинсекция самых разнообразных вещей, в том числе и не переносящих высоких t°. Камера в 30 л⁸ допускает обработку 400-—500 комплектов в рабочий день. Строятся японские Д. к. из дерева, кирпича и бетона (см. рисунок 9), а внутри обиваются линолеумом или покрываются масляной краской. Форма Д. к.—четырехугольная. Размеры—в зависимости от потребности; средняя емкость стационарной Д. к.—30 л⁸, подвижной Д. к.—в 4—5 м³. Оборудование японских Д. к. составляют: 1) змеевики или батареи на полу для предварительного обогревания камеры; 2) металлический (медный или оцинкованного железа) зонт у потолка для защиты вещей от конденсационной воды (с потолка); 3) приточные и вытяжные нижнее и верхнее вентиляционные отверстия; 4) спускной трап для воды; 5) термометры на разных уровнях; 6) съемные деревянные решетки, покрывающие змеевики; 7) полки, перекладины и вешалки для размещения вещей; 8) форсунки и резервуары для

Рисунок 9. Общий вид и внешнее оборудование бетонной паро-формалиновой дезинф. камеры японского типа: а—паровая магистраль; б— трубка для впуска пара; в—форсунки; г—вытяжная вентиляционная труба; S—паровой побудитель; е—эксгаустер; и—сосуды для формалина; ж—дверь в чистое отделение помещения; з—приточные вентиляционные отверстия.

формалина; 9) две паровые трубки для впуска пара в камеру: одна над зонтом, а другая внизу для выравнивания t°; 10) две двери, открывающиеся на заразную и чистую половины помещения.—Схема и последовательность работы в японских дезинфекц. камерах следующая: 1) загрузка вещей; 2) обогревание камеры змеевиками до 35 — 40°; 3) непосредственный впуск пара в камеру при открытом нижнем вытяжном отверстии; 4) по получении t° 58—62° впуск пара прекращается и вытяжное отверстие закрывается; 5) введение формалина через форсунку из

Рисунок 10. Подвижная паро - формалиновая «японская» дезин секционная камера типа Балтвода образца 1925 года с парообразователем.

расчета 20—25 г формальдегида на 1 ж³ пространства; 6) период дезинфекции 20—30 минут; 7) нейтрализация посредством NII₃; 8) вентиляция камеры 10—20 мин. и спуск конденсационной воды в трап; 9) разгрузка. Все эти процедуры укладываются в срок 45 мин.—1 час. Кроме стационарных существуют и подвижные японские дезинфекционные камеры нескольких типов: Балтвода образца 1925 г. (см. рисунок 10); быв. Союза городов; «Гном», Комиссии ВСУ РККА образца 1928 г. Большинство этих Д. к. обслуживается парообразователем типа Прохорова-Стерлинга. В наст, время НКЗдр. РСФСР разработал детальные типы и схемы устройства японских камер, которые могут быть сооружаемы из местных материалов и местными силами и т. о. наиболее доступны ныне для оборудования дезинфекционными установками наших городов и других населенных пунктов. Лит..—см. лит. к ст. Дезпн<.1>ек'1ия. П. Пацановс:-ян.
