КАНА РЕАКЦИЯ, см. Преципитация. КАНАЛИЗАЦИЯ. Содержание: История развития К. и соврем, состояние кана- лизац. сооружений в СССР и за границей 167 Системы К. и сан. требования к ним. Сточные воды. "Условия выпуска их в водоемы .... 168 Сан. значение К. для населенных мест....... 173 Устройство К...................175 Очистка канализационных вод.........185 Условия и пределы применения К........188 Основные данные для проектирования К. . . . 187 Стоимость сооружения и зксплоатации К. Сан. контроль за действием К...........191 Условия приема промышленных вод в городскую К. Местные канализации...........194 Канализация (от лат. canalis—труба, жолоб), ряд сооружений, служащих для удаления путем подземных труб жидких нечистот из населенных мест; она является одним из методов ассенизации, если понимать последнюю в широком смысле слова как совокупность мероприятий санитарно-техни-ческого характера, направленных к оздоровлению населенного пункта. История развития К. и современное состояние канализационных сооружений в СССР и за границей. Хотя развитие канализационных сооружений пошло быстро вперед только во второй половине 19 в., тем не менее имеются данные, показывающие, что люди уже в глубокой древности пользовались этой системой удаления нечистот. Так, особые сети подземных сточных труб были в Ниневии, Вавилоне и др. городах древней Азии. Знаменитая Cloaca maxima, построенная в Риме этрусскими инженерами при Таркви-нии Старшем (514 г. до хр. э.), включена в сеть ныне действующей К. В римских колониях (Кельн, Мец, Париж и др.) были водостоки. Первый водяной клозет (ватерклозет) был устроен в Англии в 1775 году. К. Лондона начата была в 1850 г. В Германии первым канализованным городом был Гамбург (1842). Берлин канализован в 1873 г., Париж—в 1857 г., Цюрих—в 1860 г., Рим—в 1879 г. Канализование американских городов началось в 60—80-х гг. 19 в. (Бостон, Бруклин, Чикаго и др.). В наст. время канализование населенных мест как в Зап. Европе, так и в Америке развито весьма сильно. Что касается СССР, то Одесса начала канализоваться в 1862 г., в Киеве К. действует с 1894 г., в Москве—с 1898 г., в Ростове н/Д—-с 1906 г., в Харькове— с1914г.ит.д. Всего в СССР канализовано на 1/Х 1928 г. 38 городов, а если прибавить к ним 4 города, в к-рых К. строится (Баку, Ленинград, Тверь и Тула), то получится всего 42 города, что по отношению к общему количеству городов составит пока весьма незначительный процент. Общее протяжение канализационных сетей в 27 городах СССР, по к-рьш имеются более или менее точные сведения-, составляло на 1/Х 1928 г. ок. 1.165 км, причем на одну Москву из этого количества приходилось ок. 600 км. Далеко не все домовладения присоединяются к К. Так, в Москве присоединено всего 9.612 владений из 29.449, в Н.-Новгороде—■ 641 из 9.199 владений, в Ростове н/Д—2.014 из общего числа 16.170 владений, в Севастополе—706 из 5.749 владений, в Киеве— 4.582 из 17.209 владений и в Харькове— 1.648 из 21.418 владений. Данные о числе жителей, живущих в канализованных владениях, по всем этим городам не полны. В Москве оно составляло 1.500.000 из общего числа жителей 2.026.000 (по переписи 1926 г.). Системы К. и санит. требования к ним. Сточные воды. Условия выпуска их в водоемы. По основным принципам действия канализационные системы разделяются на с а м о с п л а в н ы е, при которых сточные воды движутся вследствие действия силы тяжести по трубам, проложенным с известным уклоном; механические, когда жидкость приводится в движение механическими приспособлениями (насосами и пр.), и смешанные, где большая часть труб самотечные, а часть напорные, по к-рым сточная вода подается механическими приспособлениями. Вследствие орографических условий наиболее часто применяются на практике смешанные системы. К механическим системам относятся также система Лиернура, действующая путем всасывания, и система Шона, действующая путем сжатого воздуха.—К. отводит следующие сточные воды: клозетные и писсуарные, хозяйственные (кухонные, ванные, прачечные и пр.), банные, промышленные (воды фабрик и заводов), атмосферные (дождевые и от таяния снега). Система К. носит название общесплавной, если она отводит воды всех вышеуказанных категорий, и раздельной, если отводятся все хозяйственные и промышленные воды отдельно от атмосферных. Раздельная система К. называется полной, если атмосферные воды отводятся особой независимой системой подземных труб—водостоков (см.), в противном случае—неполной. Кроме того применяется еще т.н.по-лу раздельная система К., когда делаются также две отдельные сети труб. В этом случае одна сеть отводит все грязные домовые и промышленные воды и первые, загрязненные порции дождевых вод, а вторая сеть — остальную часть атмосферных вод. Переключение атмосферных вод осуществляется или благодаря особой конструкции каналов или при помощи особых приспособлений (щитов и пр.). Различие общесплавной и раздельной систем в техническом отношении следующее: при общесплавной системе благодаря расчету сети на прием атмосферных вод каналы имеют гораздо большие размеры, чем при раздель- ной;то же должно быть сказано и относительно очистительных сооружений. Эксплоата-ция общесплавных систем сложнее раздельных, так как каналы, рассчитанные на воды ливней, во время засух отводят только незначительное количество жидкости с уменьшенной скоростью, благодаря чему происходит выделение осадков. Сан. требования к сооружениям, служащим для удаления нечистот из населенного места, должны предусматривать два непременных условия: 1) сооружение должно быть просто по своей конструкции и эксплоата-ции и 2) оно должно с исчерпывающей полнотой удалять нечистоты. Если подходить с точки зрения этих двух требований к различным системам К., то предпочтение должно быть отдано сплавной К., где движение удаляемой жидкости происходит самотоком, в то время как в других системах оно достигается только при помощи б. или м. сложных приспособлений. Из сплавных систем наиболее полно решает задачу общесплавная, предусматривающая единовременное удаление и очистку не только хозяйственных и промышленных сточных вод, но и загрязненных атмосферных вод. Однако устройство общесплавной канализации с ее большими каналами и огромными очистными сооружениями, рассчитанными на пропуск ливневых' вод, оказывается весьма дорогим сооружением, непосильным для очень многих городов, даже при том условии, что практически общесплавные канализации строятся не на полный объем ливневых вод, а на двойной-тройной объем обычного расхода воды. Принимая это во внимание, необходимо в каждом отдельном случае применительно к местным условиям устанавливать, когда именно представляется действительно необходимым устройство общесплавной К. С точки зрения полноты удаления грязных вод с территории населенного места полная раздельная К. является равноценной общесплавной. В то же время она имеет нек-рые преимущества перед общесплавной, а именно: при применении полной раздельной К. строительство может быть рассрочено на два периода, что является значительным облегчением в финансовом отношении для городов. Однако с сан. точки зрения иногда могут встретиться возражения, так как при раздельной К. обычно практикуется спуск атмосферных вод в водоем без всякой очистки. А так как атмосферные воды в городах значительно загрязнены, то при малой мощности водоема или при наличии стоячего водоема могут создаться условия значительного загрязнения его. Вследствие этого правильное решение вопроса о предпочтении общесплавной или полной .раздельной К. может быть сделано лишь при условии учета мощности водоема и его способности к самоочищению. В случае наличия большой реки вполне возможно применение раздельной К., и, наоборот, наличие малой реки обязывает к устройству хотя бы частичной очистки загрязненных атмосферных вод. Компромиссной между общесплавной и раздельной К. является полураздельная К., при к-рой первые порции атмосферных вод, | смывающие наибольшее количество загрязнений с улиц, площадей и дворов, поступают в хозяйственную К., а последующие отводятся прямо в водоем. Во время сильных ливней общесплавная К. не отводит всех вод на очистные сооружения: при превышении известного уровня в канале хозяйственные воды вместе с дождевыми через ливнеспуски идут прямо в водоем. Это обстоятельство необходимо учитывать, когда идет речь о преимуществах и недостатках общесплавной К. Неполная раздельная К., имеющая лишь частичную сеть труб для удаления атмосферных вод, возможна в случае расположения города на пересеченной местности, где обеспечен естественный сток атмосферных вод, к-рый используется для отвода вод по уличным лоткам либо к ближайшему водоему либо к подземному водостоку. С сан. точки зрения оценка ее, как и полной раздельной К., зависит от величины и характера водоема, а в отношении отвода вод по уличным лоткам она допустима лишь в том случае, если не заливает низменных частей города, нижних этажей и подвалов, не препятствует уличному движению и не разрушает мостовых. Т. о. с точки зрения полноты удаления всех грязных вод из города общесплавную и полную раздельную К. надо считать равноценными и показанными во всех случаях плоскостного расположения городов, когда в последних образуются застои атмосферных вод и создается заболачивание местности. С точки же зрения места и условий отвода атмосферных вод должны быть учитываемы количество и интенсивность атмосферных осадков, мощность водоема, способность его к самоочищению, отношение к нему населения (водопользование, физкультурные станции и т. п.), и в зависимости от этих условий нужно подходить к вопросу об очистке атмосферных вод (общесплавная К.), полураздельной К. или о прямом спуске их в водоем. В виду того, что правильное функционирование сплавной К. требует довольно значительного расхода воды жителями канализованных городов (только при таком условии возможен сплав самотеком нечистот по канализационным трубам), то устройство сплавной К. возможно только при существовании водопровода, обеспечивающего известный минимум водопотребления. С другой стороны К. должна удалять из населенного места в виде сточных вод по возможно-сти всю воду, доставляемую водопроводом и использованную населением для тех или иных надобностей в хозяйстве или промышленности. Таким образом устройство К. требует устройства также и водопровода, а устройство водопровода вызывает необходимость устройства канализации. Сточные воды в населенных местах составляются из вод хозяйственных и промышленных, а в общесплавной — кроме того и атмосферных. Характер и состав сточных вод зависят от комбинации многих условий: состава водопроводной воды, размеров водопотребления, бытовых условий населения, степени развития промышленности, характера и технологии производства, расхода | воды на единицу продукции производства,. количественного отношения вод хозяйственных и промышленных; в случае общесплавной К.—от частоты осадков, замощения улиц, площадей и дворов, способа уборки тех и других и т. д. Состав хозяйственных сточных вод в отношении содержания в них тех или иных ингредиентов обычно однороден, т. к. однороден источник их образования (ватерклозет, кухня, умывальник, ванна и т. п.); они различаются гл. обр. по концентрации, т. е. по тому разведению, которое получает основная масса органических отбросов и к-рое зависит от культурных навыков населения и размеров водопо-требления. Промышленные воды разных производств и даже от разного оборудования одного и того же производства могут весьма резко отличаться по своему составу, как напр. сточные воды боен от вод травильных, кожевенные от газовых и т. п. Так же точно промышленные сточные воды могут резко отличаться по своему составу от хозяйственных вод или, наоборот, могут приближаться к ним (например те же боенские воды). Т. о. при включении промышленных вод в общехозяйственную К. в случае их большого количества они могут существенно изменить обычный состав городских сточных вод, как это имеет место в ряде городов Московской области (Серпухов, Орехово-Зуево, Тверь и др.). Это обстоятельство может иметь большое значение для очистки сточных вод с целью их обезвреживания. В случае раздельной К. общий состав сточных вод и режим притока их б. или м. постоянен. Во всяком случае колебания того и другого не дают особо резких отклонений от средних величин и в отношении притока вод укладываются в принятый коефициент неравномерности. В К. общесплавной могут иметь место весьма резкие колебания притока, например при ливнях, и в зависимости от этого резкие колебания состава, когда основная масса сточных вод получает многократное разведение атмосферными водами и одновременно получает примесь механического смыва с улиц (песок, навоз и т. п.). Основным ингредиентом сточных вод городских К. являются хозяйственные воды, и лишь в редких случаях преобладают промышленные воды. В силу этого сан. значение городских сточных вод обычно определяется ббльшим содержанием в них органических веществ, с их способностью быстро загнивать и распространять дурнопах-нущие и ядовитые газы, с большим содержанием кишечных бактерий и других организмов, среди которых всегда могут быть патогенные. Эти свойства сточных вод побуждают требовать их удаления возможно дальше от населенных мест и такой их ликвидации, которая не создавала бы опасности или неприятностей близживущему населению. В наст, время самым распространенным способом ликвидации сточных вод является спуск их после большей или меньшей очистки в открытые водоемы: реки, моря, озера. Выпуск сточных вод в открытые водоемы практикуется потому, что водоемы обладают способностью разрушать вредные начала сточных вод, а именно—минерализовать органические вещества и уничтожать бакте- рии кишечного происхождения. Это происходит за счет растворенного в водоемах кислорода и живых организмов, в изобилии живущих в них в виде растений и животных, от рыб и высших растений до бактерий включительно. В практике и литературе это явление носит название способности водоемов к самоочищению. Такой же способностью разрушать органические вещества обладают и верхние слои почвы при условии разлития сточных вод по поверхности тонким слоем, когда обеспечивается должная их аэрация. На этом основана очистка сточных вод на полях орошения. При этом однако не допускается накопление жидкости в почве и требуется обязательное удаление ее при помощи дренажа, осушающих каналов и т. п. в ближайший водоем. В противном случае почва заболачивается и теряет свою минерализующую способность. Т. о. и при орошении полей сточными водами они в конечном счете попадают в водоем. Однако способность разрушения органических веществ в водоемах ограничена целым рядом условий, из к-рых первое—это достаточное разведение сточных вод в водоеме. При неблагоприятных условиях разведения, т. е. при больших количествах сточных вод с большим содержанием в них органических веществ, водоем оказывается не в состоянии справиться с поступающими в него органическими веществами, и тогда происходит их накапливание и гниение, вследствие чего водоем может превратиться в большую открытую лятрину. Но даже в случае благоприятного разведения сточньрг вод разрушение органических веществ и кишечных бактерий требует известного периода времени, в течение к-рого они могут быть отнесены течением к расположенным по берегам водоема населенным пунктам и загрязнить там воду, служащую для пользования жителей. В виду этого условия выпуск сточных вод в водоем регламентирован особыми правилами для спуска сточных вод в открытые водоемы, изданными НКЗдравом РСФСР 16/V 1929 г. На основании этих правил сточные воды перед спуском их в водоем должны быть подвергнуты очистке до такой степени, чтобы они удовлетворяли ряду требований, изложенных в этих правилах. Очистка сточных вод имеет своей задачей улучшение их состава и свойств, к-рое обеспечило бы естественным силам водоема дальнейшую их ликвидацию. Лучшим способом очистки хозяйственных сточных вод является биологический—посредством полей орошения, полей фильтрации, биологич. непрерывных фильтров, контактных биол. фильтров, аэрофильтров и аэротанков. В некоторых исключительных случаях с особого разрешения НКЗдрава ограничиваются механической очисткой в отстойниках, септиктанках, Эмшерских бассейнах или даже при помощи сит или решоток. В случаях преобладания в сточных водах промышленных вод не всегда приемлем биологический метод очистки вследствие присутствия в сточных водах веществ, неблагоприятно влияющих на живые существа. В таких случаях приходится ставить вопрос об экспериментальном изучении способа очистки данных вод. То же относится к очистке одних промышленных сточных вод. Сан. значение К. дня населенных мест. К. оказывает весьма большое оздоровляющее влияние на населенные места. Многочисленные наблюдения показывают, что устройство одного только водопровода не дает такого надежного и устойчивого оздоровления, как одновременное существование водопровода и К. Оздоровляющее влияние К. проистекает из двух основных условий ее работы: 1) быстрого удаления из жилых домов и пределов населенных мест нечистот и помоев без соприкосновения их с частями зданий и с почвой и 2) способствования широкому потреблению воды, которое содействует развитию у населения чистоплотности и общих гиг. навыков. Кроме удаления нечистот из города К. играет положительную роль еще в отношении осушения местности. Не говоря о том, что общесплавная или полная раздельная К. удаляют атмосферные воды и не позволяют им застаиваться и всасываться в почву, многие авторы отмечают осушающую роль К. благодаря отводу грунтовых вод по трубам. Основное влияние К., как и водопровода, сказывается на жел.-киш. эпид. заболеваниях, но, принимая во внимание вышеуказанное развитие водопотребления и гигие-нич. навыков, мы вправе ожидать улучшения общесанитарного состояния населения канализованного города. Тому же должно способствовать осушение местности. Наконец устройство водопровода и К. является серьезным стимулом и^илищного строительства и переустройства старых домов, что также играет положительную санит. роль. Эрисман и Хлопин приводят в своих руководствах по гигиене довольно большой материал сан.-статистических наблюдений по ряду городов в связи с устройством в них водопровода и гл. обр. К., причем во всех этих наблюдениях отмечается положительная и довольно яркая эффективность не только в отношении жел.-киш. эпид. заболеваний, но и в отношении общей смертности, что может служить показателем общего оздоровления городов. Таково например движение смертности общей и от брюшного тифа в Берлине почти за 40 лет, с 1854 г. по 1890 г. (рис. 1). До 1876 года там был только водопровод, а с этого года начала действовать и К. На диаграмме наблюдается до 1875 г. постепенное понижение смертности от брюшного тифа, сопровождаемое скачками резких повышений вследствие вспышки эпидемий брюшного тифа, особенно в 1872 г. После устройства К. падение смертности от брюшного тифа пошло быстро и без скачков. В наст, время Берлин не знает эпидемий брюшного тифа. Общая смертность за те же годы сначала'показывает некоторый подъем, а после начала работы К. неуклонно идет на значительное понижение. В Гамбурге смертность от брюшного тифа имела следующее движение: на 1.000 смертных случаев от всех причин от брюшного тифа умирало: в 1838—44 гг. (7 лет перед постройкой К.)—48,5, в 1845—53 гг. (9 лет постройки К.)—39,5, в 1854—61 гг. (первые 8 лет после постройки К.)—29,9, в 1862— 1869 гг. (последующие 8 лет)—22,0. В Мюнхене канализацию начали строить в конце 50-х гг. Водопровод в городе уже имелся. До постройки К. в период от 1852 до 1859 г. смертность от брюшного тифа на 1.000 жителей достигала 2,42. В 1860—67 гг. она составляла 1,66°/оо, в 1866—80 гг.—0,99%о, к концу 80-х гг.—0,01°/_оо, к 1906 г.—0,002°/_оо. В Данциге водопровод был построен в 1869 г., а К. в 1871—72 гг. Общая смертность в городе в последние 9 лет составляла 36,39%о. а за следующие 12 лет (1872—83) она опустилась до 28,96%₀- В это же время смертность от брюшного тифа понизилась с 0,99%о До 0,29°/_оо. Эрисман указывает, что новый водопровод в Данциге не обнаружил влияния на смертность от брюшного тифа. Она стала сильно уменьшаться лишь через 2—3 года после начала действия К. В Одессе эпидемии брюшного тифа к 1910 году совершенно исчезли, а холера, свирепствовавшая в России в 1892—93 гг., в Одессе дала 45~ 40- ! Оди i вода 1 1 трфет м ГТ" т— I С я! прозе \ : и канализация / \ / ; 30-S5-20^ 15-ГО- ^ \ j ) \ j \ •N ч \! Смертность j брюшного тифа юоо всех умерших Общая смертность на юоо человек i \ на i i i .(1 i г Гг. » аво ее lee п ™ see 8Ф вв as wh Рисунок 1. только отдельные случаи заболевания и не развилась в эпидемию. По данным Васильевского общая смертность и смертность от брюшного тифа неуклонно понижались соответственно развитию водопроводной и канализационной сетей. Корчак-Чепурковский отметил соответственное влияние К. на сан. состояние Киева в докладе на V Водопроводном съезде в Киеве в 1901 г. Фон-Ридер на XI Водопроводном съезде в 1913 г. в Риге привел интересную диаграмму из Отчета берлинского магистрата за 1906—10 гг. о взаимной связи падения смертности от брюшного тифа и общей смертности и числа канализованных и неканализованных владений (рисунок 2). В Москве и других городах также наблюдается улучшение общего сан. состояния населения и уменьшение смертности от брюшного тифа в связи с началом действия К. За 1919—24 гг. общая смертность в Москве в районах, канализованных полностью (I), частично канализованных (II) и вовсе неканализованных (III), составляла: I—18,3°/оо. II—25,3°/_О0, III—27,0°/_оо. Смертность от брюшного тифа распределялась таким образом: I—2,7°/₀₀, II—3,6%₀, Ш—4,2°/оо. Таковы статистические данные, объективно характеризующие влияние, оказывав- мое К. (и одновременно водопроводом) на здоровье населения. Хотя в динамике сан. состояния городов большое значение имеет прогресс общего городского благоустройства, жилищного строительства, поднятия культурно-экономического состояния на-

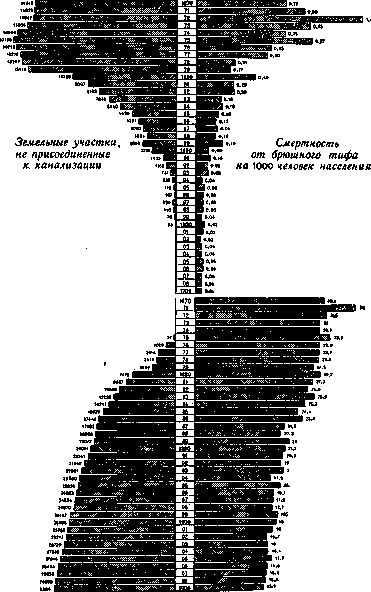

Земельные учасгт и присоединенные к канализаиии

Рисунок 2. селения и т. п., но не подлежит никакому сомнению, что водопровод и К. являются одними из самых, могучих факторов оздоровления городов. Устройство канализации. Детали устройства К. таковы: сточная вода через приемники и трубопроводы в зданиях направляется в дворовую сеть, а затем в уличные трубы, из к-рых поступает в коллекторы—трубы большого размера; со всей территории населенного -места воды отводятся на очистительные сооружения одной или несколькими трубами еще большего размера—главными коллекторами, водоводами, магистралями или каналами, как их иногда называют.Вообще следует иметь в виду, что единообразной номенклатуры канализационных труб пока не установлено. По расположению сети канализационных труб различают следующие системы (рис. 3): перпендикулярная (рис. За), когда сточные воды коллекторами, к-рые расположены перпендикулярно к реке, пересекающей город, прямо направляются в нее, нередко без всякой очистки. Система эта применяется, когда местность имеет уклон к водоему и количество сточных вод, Поступающих в него, малого сравнению с водоемом, т. е. получается значительное разжижение. Это встречается на практике редко, и такая система применяется почти исключительно для отвода атмосферных вод (например в Ленинграде). Если перехватить во избежание загрязнения реки устья коллекторов каналами, идущими вдоль берегов, получится пересеченная (рис. 3 б) система, при к-рой сточные воды спускаются в реку ниже города (Лондон, Париж, Киев, Самара и др.). Чтобы не углублять сильно в землю береговые коллекторы, так как это связано обычно с работами в насыщенных водой грунтах, применяют веерную, или параллельную си-стему^(рис. 3 в; Брес-лавль, Брюссель, Висбаден и Рига). В нек-рых случаях устраивают поясную (зонную) систему (рис. 3 г), при к-рой каждая зона имеет свой особый канал и может даже иметь особую сист. К. Такая система устроена в Варшаве, Днепропетровске, Кельне, частью в Москве, Стокгольме, Франкфурте-на-Майне и др. городах. Иногда устраивается радиальная система (рис. 3d), напр. в Берлине, когда город или вообще населенное место разделяется < Общая | смертность на юоо человек населения на особые районы, из к-рых каждый канализуется самостоятельно, по направлению от центра к периферии. На практике приходится обычно комбинировать разные системы.

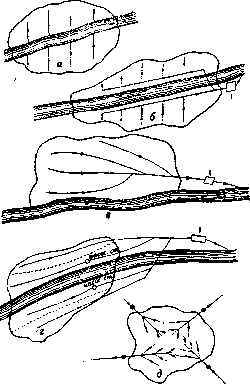

Рисунок 3. Система канализационных сетей: а— перпендикулярная; б—пересеченная; в—веерная, или параллельная; г—поясная (зонная); д~радиальная; 1—очистительное сооружение.

К приемникам, в к-рые поступает сточная жидкость, относятся клозеты (см.), писсуары, траппы, кухонные раковины и мойки, умывальники, ванны и биде (прибор для наружных гинекологических обмываний). В леч. учреждениях ставят еще некоторые специальные сан. приборы, напр. для обмывки подкладных суден и вообще всякого рода посуды, загрязненной выделениями б-ных. Все рационально сконструированные сан. приборы должны удовлетворять следующим условиям: они должны иметь гидравлические затворы (сифоны), расположенные непосредственно под ними и имеющие назначение препятствовать проникновению газов из канализационной сети в помещения. В нек-рых приемниках сифон представляет собой одно целое с сан. прибором (например клозетные чаши). Далее все приборы кроме клозетов должны быть снабжены прикрепленными наглухо решотками, с отверстиями не более 6 мм, причем общая площадь отверстий должна быть не более площади поперечного сечения трубы, отводящей сточную жидкость. Все приемники должны иметь округлую форму, чтобы нечистоты пе задерживались, и сделаны из материалов, не поддающихся влиянию сточной жидкости. Переходя к сан. и технической оценке разных приборов, следует сказать, что клозеты (см.) должны иметь тип ватерклозета, без всяких клапанов, подвижных частей и пр.—Т раппы представляют собой чугунные эмалированные сифоны и служат для удаления в канализационную сеть сточной жидкости с пола. В операционных траппы делаются фаянсовыми. В последнее время в связи с развитием автомобилизма в канализационную сеть с полов .гаражей и мастерских, а также от некоторых производств попадают бензин или бензол, могущие сделаться причинами взрывов. В таких случаях необходимо ставить особые бен-золо- или бензиноотделители (рисунок 4), принцип действия к-рых основан на разности удельных весов воды и горючей жидкости. Последняя собирается в верхней части аппарата, и время от времени излишки ее удаляются автоматически в особый сборный резервуар. В правой части аппарата на рис. 4 показан отстойник для тяжелых предметов—песка и пр. Кухонные раковины и мойки изготовляются керамиковыми, фаянсовыми, фарфоровыми, чугунными эмалированными и медными лужеными. При раковинах в больших кухнях, б-цах, ресторанах и пр. для улавливания сала ставят т. н. сальные горшки, которые по принципу конструкции походят на отделители для легко воспламеняющихся жидкостей. Скопляющееся в них сало должно время от времени удаляться. Трубы в зданиях, отводящие канализационную жидкость от приемников, нотят следующие названия: стояками называются вертикальные трубы, а все остальные, положение к-рых подходит б. или м. к горизонтальному, носят "название отводных. Иногда трубы, несущие экскременты, т. е. воду от ватерклозетов, называются фановыми. Стояки помощью вытяжных частей выводятся выше крыши зданий для вентиляции сети. При составлении проекта канализации должно быть непременно предусмотрено устройство вентиляции сети. Испорченный воздух удаляется

Рисунок 4. Бензиноотделитель: а—отстойник; б—собственно бензиноотделитель.

из нее водосточными трубами зданий, а введение свежего воздуха в сеть происходит при помощи решотчатых крышек смотровых колодцев (где нет снежного покрова), ламповых колодцев или при помощи специальных приточных тумб. В следующей таблице (на ст. 179) даны размеры канализационных труб в зданиях, установленные всесоюзными водопроводными и санитарно-техническими съездами. Назначение труб Отводные трубы Стояки чугун- желез- чугун- желез- ные ные ные ные в мм в см в мм в см От одиночн.и двойн. кухонных раковин, писсуаров, умы- вальников и ода- ночных ванн(1 ван- на принимается за 1>/г раковины) . . . 3,8 5,1 От з д) 6 вышгуказ. приемн. за исклю- чением ванн . . . 5,1 6,4 От 7 и бллеевышеук. приемн. за исклю- чена м вани . . . 6,4—7,6 10,2 От больших кухонн. раковин и прибо- ров для мытья по- суды ........ 6Д—7,6 6,4—7,6 От клозетов..... — — > От неекольк. ЮО-лии стопков, если это необходимо по чис- лу и расположению! приемников . . . . ~ ~ ~ Стояки должны располагаться внутри зданий; для удобства эксплоатации и ремонта их не следует заделывать в стены. Диаметры вытяжных труб внутри зданий делаются одинаковыми с диаметрами сточных частей, а на чердаке и выше крыши, где по климатическим условиям возможно промерзание труб,—на 50 мм более. Сточные канализацион. трубы для домовой сети изготовляются чугунные, асфальтированные. Свинцовых труб не следует применять в виду их плохой сопротивляемости механическим повреждениям. Для прочистки домовых ка-нализационн. труб на них местами ставятся особые чугунные фасонные части—р е в и з и и, имеющие отверстия, закрывающиеся герметически крышками. На рисунке 5 показан разрез здания по ■стояку с показанием приемников. Испорченный воздух удаляется из канализационной сети по этому стояку в направлении, противоположном движению жидкости. В зависимости от характера отводимых сточных вод(домовых или атмосферных),расхода их, скорости движения и различных местных условий (подземные сооружения, ширина улиц и пр.) форма поперечного сечения канализационных труб бывает весь-

Рисунок 5. Домовая канализация: а—отводные трубы; б—стояк; в и г—его вытяжная часть; в—приемники (санитарные приборы).

ма разнообразна (рисунок 6). Наиболее употребляемыми формами являются круглая и яйцевидная (овоидальная). Там, где имеются значительные колебания в расходе сточных , вод (что имеет напр. место при общесплавной системе К.), овои-дальное сечение имеет преимущество перед круглым, так как при нем при малых расходах воды получается большая скорость течения жидкости в трубе. Лотковые сечения (сжатые) применяются, когда желают „ „ _ „„„. _,_ттт,_т,_т^.,_ттт _ _,. Рисунок 6. Формы канали-иметь выигрыш В ВЫ- зационныхтруб: а-круг-СОте, например при лая; б и в — яйцевидная устройстве ЛИВНеСПу- (овоидальная); • и е—бан-CKDR ттия ложттркых ^кетная; ^а~лотковая; ж сков для дождевых _и _а__с плохим _церекры-

вод. Если каналы тием. или трубы заложены неглубоко, применяют сжатые профиля с плоским перекрытием. В нек-рых случ. применяются банкетные сечения; в этом случае жидкость течет по среднему лотку, а банкеты служат для прохода эксплоатацион-ных рабочих. Минимальные размеры круглых уличных труб—150 мм (в Москве, Киеве, нек-рых англ. и американских городах). Во избежание частых засорений в последнее время в некоторых городах СССР в качестве минимальных применяются трубы диаметром в 200 мм. Минимальный диаметр труб дворовых сетей при раздельной канализации берется в 125 мм, а при общесплавной— 150 и 200 мм. Минимальная высота яйцевидного сечения—700 мм. Наименьшая глубина заложения уличных канализационных груб определяется в зависимости от глубины промерзания или глубины канализуемых подвальных помещений во владении, уклона и длины дворовых труб и ширины улицы. В зависимости от климат, условий наименьшая глубина заложения труб в земле для средней полосы СССР устанавливается в 1,5 м (по данным всесоюзных водопроводных и сан.-технич. съездов), а в крайних случаях (при соответствующем утеплении труб) — 0,7 м. В Киеве глубина заложения принята не менее 1,5 м, в Москве—1,7 м и Харькове—1,3 м. Трубы канализационных сетей прокладываются с такими уклонами, чтобы скорости движения по ним жидкости не влияли отрицательно на материал труб и чтобы трубы и каналы были, как говорят, самоочищающиеся, т.е. чтобы в них не происходило осаждения различных взвешенных веществ, находящихся в канализационной жидкости. Материалы, из к-рых строится канализационная сеть, должны удовлетворять кроме требований прочности еще следующим условиям: они не должны разрушаться от хим. и механического воздействия сточной жидкости, быть непроницаемыми и обладать гладкой внутренней поверхностью, не представляющей препятствий при движении сточной жидкости. Наиболее часто

Рисунок 7. Керамическая труба.

применяются трубы керамические (каменно-керамические), ранее неточно называвшиеся «гончарными», кирпичные, бетонные, железобетонные и металлические. Широкое применение керамических труб объясняется тем, что эти трубы обладают хорошими гидравлическими свойствами и дешевизной. В наст. время в СССР в качестве обязательного действует сортамент, утвержденный Комитетом по стандартизации при Совете труда и обороны. Керамич. трубы (рисунок 7) и фасонные части должны быть круглого сечения с одинаковой толщиной стенок, должны быть хорошо и однородно обожжены, быть машинной работы; глазурь должна равномерно и без пропусков покрывать обе поверхности трубы; онадолжнабыть гладкой, без недоливов,наплывов,пузырей и трещин. Соединение керамических труб друг с другом делается посредством заделки половины зазора между трубами смоляной прядью, а другой — асфальтовой массой (асфальтовый стык) или глиной (глиняный стык). В последнее время наиболее часто применяется асфальтовый стык. Заливка стыков портландским цементом не рекомендуется, так как стык теряет в этом случае упругость и труба при осадке земли может разрушиться. Очень распространенным материалом для кладки канализационных каналов является кирпич. Он должен быть хорошего обжига и качества. Кладка ведется на портландском цементе, к-рый должен соответс вовать техническим условиям НКПС. Кирпичные коллекторы имеются в Москве, Харькове, Самаре, Риге, Варшаве и других городах. На рисунке 8 показано несколько типов кирпичных коллекторов Московской К. Для устройства уличных

Рисунок 8. Кирпичные коллекторы: а—круглый; б и в—овоидальные.

сетей применяются также трубы малого диаметра, сделанные из портландского цемента с песком, и трубы большого диаметра, бетонные. Применению таких труб способствуют их сравнительная дешевизна, возможность придания любой формы и гладкая поверхность. Но употреблять такие трубы в канализационной, практике следует с большой осторожностью, т. к. из заграничной и русской практики известны случаи разрушения бетонных труб от химического воздействия сточной жидкости, газов, выделяющихся из нее, а также от грунтовых вод. В виду этого, прежде чем применять бетон, следует точно изучить состав сточной жидкости, которая должна будет поступать в К., а также и состав грунтовых вод по трассе будущей проклад- ки коллекторов. Применение бетонных труб для водостоков, отводящих атмосферные воды, сопряжено с меньшим риском. То, что говорилось о бетонных трубах, справедливо и для железобетонных. Они применяются гл. образом при общесплавной системе для главных коллекторов и ливнеспусков. Применение металлич. канализационных труб для прокладки в земле очень ограничено. Они употребляются гл. обр. как прочные, выдерживающие напор трубы для напорных водоводов, а также для переходов всяких препятствий в виде сифонов и дюкеров (см. ниже). В домовладениях чугунные асфальтированные трубы применяются, если они проходят ближе 2 л от стен зданий, ближе 2 м от погребов и ледников, или близ колодцев, служащих для питья, или если труба лежит ниже, уровня грунтовых вод, или там, где предполагается осадка земли.Целесообразно для прокладки в землеприменять чугунные трубы водопроводного типа. Для удобства осмотра, промывки и прочистки сетей устраиваются с м о -

Рисунок 9. Бетонный смотровой колодец: а—чугунный люк с крышкой; б—бетонные стенки; в — бетонное днище; г—скобы; д— лоток; е—канализационныетрубы.

тровые колодцы (рис. 9). На прямых участках труб они ставятся на расстоянии не более 50j№ друг от друга,в дворовых сетях не более 40 м, а на больших каналах, в которых можно проходить, на расстоянии 100— 150 м и более друг от друга. Сверху колодцы закрываются чугунными люками с крышками ; для возможности спуска в них в стенки вделываются в шахматном порядке чугунные или железные скобы на расстоянии 0,3—0,4 м друг от друга. На улицах с большим движением колодцы нередко помещаются в стороне и соединяются с каналами особыми галлереями. В днище колодцев для сточной жидкости делается особое углубление, соответствующее диаметру труб, т. н. лоток. Для уменьшения количества смотровых колодцев устраивались т.н. ламповые колодцы, представляющие собой керамиковую или бетонную трубу, соединенную с канализационной трубой. Ламповый колодец перекрывается чугунной крышкой на особом фундаменте во избежание порчи трубы. Для осмотра трубы в ламповый колодец опускается горящая лампа, а из смотрового колодца рабочий при помощи зеркала просматривает трубу. В последнее время ламповые колодцы стали еще исполь-зовываться как вентиляционные отверстия. Если на пути канализационного коллектора встречается какое-нибудь препятствие, например река, овраг, водопроводная или газовая труба и пр., часть коллектора для перехода через препятствие делается в виде изогнутой трубы, носящей название дюкера (рис. 10). В нек-рых случаях изогнутая труба имеет положение, обратное положению дюкера, и в этом случае она носит название сифона. Сифоны применяются сравнительно редко. При обгдесплавной К.

Рисунок 10. Дюкер: а—камера дюкера; б—труба; в—река.

для приема атмосферных вод на улицах, площадях и во дворах владений устраиваются особые колодцы круглого, квадратного, прямоугольного или овального сечения с решотками, так наз. дождевыепри-емники (см. т. V, ст. 380, рисунок 6). Чтобы газы из сети не проникали наружу, дождевые приемники снабжаются гидравлическими затворами (сифонами). В колодцах делаются отстойники для осаждения песка и других тяжелых примесей; для более удобной очистки в них ставят ведра из толстого оцинкованного железа. Размеры каналов при общесплавной К. не рассчитываются на воды очень больших ливней, бывающих лишь несколько раз в году и продолжающихся обычно недолго, т.к. это увеличило бы расходы на устройство каналов, удорожило бы и усложнило эксплоатацию, В виду этого на каналах или в колодцах обычно устраивают особые отверстия—л и в -и е с п у с к и, через к-рые во время ливней сточные воды, сильно разжиженные дождевой водой, отводятся по ливнеотводам ближайшим путем в реку (рис. 11). Коефициент разжижения (т),т. е. количество ливневой воды, которое должно быть смешано с 1 объемом домовых вод в часы максимального поступления последних, устанавливается при учете всех местных условий и особенно с учетом сан. стороны дела. Средние величины для т в пределах города—4 — 5, вне пределов — 1,5—2, причем в каждом случае вопрос этот должен быть увязан с санитарным надзором. Если вследствие местных условий нельзя отвести все канализационные воды самотоком, то устраивают водоподъемные сооружения, к-рые поднимают сточные воды на известную высоту. К этим сооружениям относятся насосы, к-рые приводятся в действие разного рода двигателями, и приспособления для подъема, действующие разреженным (система Лиернура) или сжатым (система Шона) воздухом. Далее существуют гидро-пневматические подъемники

Рисунок И. Ливнеспуск: а— канализационный коллектор; б—порог ливнеспуска; в—ливнеотвод.

системы Адамса, гидравлические — Грибоедова и пневматические—Сальмсона, и др. Число и размеры насосов при проектировании насосных станций определяют, сообразуясь с притоком сточных вод как домовых, так и ливневых. Если при станциях устраивается сборный резервуар, то емкость его принимается во внимание при расчетах. Устройство очень больших резервуаров при насосных станциях, расположенных в заселенных местах, является нежелательным с сан. точки зрения, т. к. в них могут отлагаться взвешенные вещества, которые легко подвергаются гниению и портят воздух. Насосы употребляются поршневые и центробежные. Конструкция их должна быть такова, чтобы их можно было легко и быстро очищать от загрязнений сточной жидкостью. Иногда насосные станции делаются

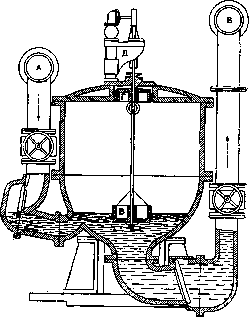

Рисунок 12. Эжектор Шона: А—подводящая сточные воды труба; Б—отводная; В и Г—чашки; Д—распределитель сжатого воздуха.

автоматические (напр. в Ростове н/Д), когда электродвигатели включаются и выключаются посредством поплавков, плавающих в сточной жидкости в песколовке, резервуаре или подводящем канале. На насосных станциях устраивают обычно специальные-решотки или сита для задержки крупных плавающих в сточной воде веществ. Система Лиернура отводит только фекальные воды, без хозяйственных. При ней город разделяется на небольшие участки; все отхожие места соединяются чугунными трубами с чугунными герметическими резервуарами, а эти резервуары в свою-очередь соединяются чугунными трубами с главным резервуаром, герметически закрывающимся и расположенным за городом, около машинного здания. Местные и главный резервуары можно соответствующим образом включать и выключать из работы путем задвижек, поставленных на трубопроводах. Произведя разрежение воздуха выкачиванием его насосом из местного резервуара, заставляют нечистоты из отхожих мест поступать в него, а произведя разрежение в главном, переводят нечистоты из местных резервуаров в главный. — При системе Шона подъемный аппарат (эжектор) приводится в двшке- ние сжатым воздухом, доставляемым к нему со станции. Он состоит (рис. 12) из герметического чугунного резервуара, в к-рый по трубе А поступают сточные воды, а по труОе Б удаляются из него путем сжатого воздуха, к-рый поступает в эжектор из особого распределителя Д, приводимого в действие чашкой-поплавком В при подъеме ее по мере наполнения аппарата водой. Как только сжатый воздух поступит в эжектор, автоматически закрываются кран на трубе, отводящей воздух из аппарата, и подводящая труба А, а клапан на отводящей трубе Б открывается, и жидкость по ней удаляется из аппарата. Когда вся жидкость удалена, поплавок опускается, закрывает кран на трубе со сжатым воздухом и открывает кран на трубе, отводящей воздух из эжектора. Отводная труба при этом автоматически закрывается, и клапан на подводящей начинает пропускать сточную воду но трубе А в эжектор. Система Шона применяется в некоторых английских и западноевропейских городах; ранее по этой системе был частично канализован Киев. В Москве аппараты Шона применялись на бойнях, в Харькове применяются для перекачки ила из отстойников биологической станции на площадки для подсушки. Очистка канализационных вод. Прежде чем быть спущенными в реку или озеро, канализационные воды должны быть подвергнуты очистке. Смотря по требованиям, очистка бывает механическая (регпотки, сита, отстойники), иногда с применением хим. реактивов (гидрата окиси извести, же-лезн. купороса и пр.), и биологиче-с к а я — поля орошения, биолог, фильтры, аэротанки и аэрофильтры (см. Активный ил, Аэрация, Бассейны, Биологический метод очистки сточных вод). При выпуске канализационных вод в реки должны соблюдаться определенные правила: прежде всего выпуск должен быть расположен так, чтобы было обеспечено наилучшее смешение сточных и речных вод. Для этого устье выпуска выводится до стержня реки, где при самых низких водах бывает наиболее сильное течение. Желательно конец выпуска располагать не по дну реки, во избежание отложений в нем осадков, а в середине живого сечения. Направление течения сточных вод должно быть параллельно направлению течения воды в реке или составлять острый угол. Подпор весенних вод не должен распространяться на большую длину канала. Когда выпуск расположен ниже уровня самых низких вод, он не подвергается действию ветра, могущего нарушить вентиляцию сети, и смешение сточных вод с речными происходит более энергично. В последнее время для лучшего смешения канализационных вод с речной выпуски разделяются на несколько струй с применением специальных аппаратов. Погруженная часть выпусков делается из железных (Галле), стальных, чугунных или деревянных (Варшава, Франкфурт-на-Май-не, Самара) труб. При выпуске сточных вод в море необходимо предусмотреть, чтобы нечистоты во время приливов или прибоев волн не возвращались к берегу, что особенно важно для морских курортов. Пункт моря, где существует течение, относящее морские воды от береговой полосы, находится обычно на значительном расстоянии от берега, и в каждом отдельном случае приходится рассматривать с сан. и экономич. сторон два варианта устройства: 1) с очисткой сточных вод с короткими выпусками и 2) без очистки сточных вод с более длинными. Длина выпуска в г. Бостоне около 1 км и глубина воды в месте выпуска 15 м. В Ялте благодаря незначительной длине выпуска сточные воды прибиваются к берегу. В САСШ разрабатываются проекты устройства выпусков длиной до 36 км.—Так как К. охватывает не все домовладения, и окраины в большинстве случаев ею не пользуются, то в последнее время в канализованных городах нередко устраиваются т.н. сливные станции (при меньших размерах с более простым оборудованием они носят название сливных пунктов) для слива выгребных нечистот в канализационную сеть. Делается это с одной стороны для того, чтобы из-за санитарных соображений вблизи городов меньше земли было отведено под свалки, а с другой— из-за экономических соображений, т. к. вывоз нечистот к сливным станциям обходится дешевле, чем на более удаленные свалки. Густые нечистоты впредь до поступления в канализационную сеть должны быть надлежащим образом разбавлены чистой водой. Разбавление зависит от концентрации выгребных нечистот. Сливные станции обычно представляют собой здание с отстойниками и различными очистительными приспособлениями. Устройство сливных станций в канализованных городах следует допускать с большой осторожностью и предусматривать порядок и организацию эксплоатации; при плохом надзоре наблюдается порча окружающего воздуха, кроме того жидкость недостаточно разбавляется, и в сеть поступает слишком большое количество взвешенных веществ, отлагающихся на стенках труб и вызывающих их засорение. Условия и пределы применения К. Принимая во внимание большое значение К. для оздоровления населенных мест, с сан. точки зрения вопрос об условиях и пределах применения К. теоретически решается очень просто в том смысле, что всякое населенное место должно быть канализовано. Практически однако вопрос оказывается очень сложным в виду того, что К.—сооружение дорогое и требующее больших единовременных затрат. Затраты эти настолько велики, что они обычно оказываются непосильными для городов без займов или помощи государства. С другой стороны однако в развитии каждого города наступает такой период, когда потребность в К. становится особенно остра, когда он уже не может обходиться без К. и, несмотря на большие затраты, должен устроить ее. А так как потребность в К. возникает из совокупности элементов сан. состояния города, т. е. вызывается соображениями сан. характера, то в задачу сан. органов должно входить своевременное установление показаний к постройке К. Небольшие селения с редкой одноэтажной застройкой и малой плотностью населения, расположённые в сухих местностях,, меньше страдают в сан. отношении от отсутствия К. Другое дело—большие города и селения. Рост числа жителей населенного места, уплотнение застройки, появление многоэтажных домов и повышение плотности населения увеличивают количество отбросов на единицу площади города, затрудняют и удорожают вывоз вследствие дальности расстояний и других причин и способствуют рассеиванию и накоплению отбросов в городской почве. Устройство водопровода способствует увеличению колич. жидких отбросов. Создается перегрузка почвы нечистотами, ухудшаются условия ее самоочищения, со всеми вытекающими отсюда последствиями. Особенно отягощают положение большие многоэтажные дома, которые при отсутствии городской К. значительные количества своих сточных вод тайно выпускают в ближайшие водоемы, в уличные водостоки и в поглощающие колодцы. Часто ухудшает сан. состояние того или иного населенного места прогрессирующее развитие промышленности, к-рая концентрирует на малой территории предприятий большие массы рабочего населения, сама дает много отбросов и в частности сточных вод. Все это отражается на здо-ровьи населения и вызывает повышенную болезненность и смертность, общую и особенно от эпидемических жел.-кищ. заболеваний. Учет сан. состояния населения, установление его неблагополучия в отношении развития эпидемических жел.-киш. заболеваний, как холера, брюшной тиф и др., а также и в отношении повышения общей смертности населения, установление зависимости данного неблагополучия от сан. состояния города и его грунтовых вод, почвы, водоемов, водостоков, жилищ и т. п. является при существовании водопровода основой санит. показаний к устройству К. Практически это осуществляется путем подробного изучения города со стороны его топографии, почвы, грунтовых вод, водоемов, планировки и застройки, демографии, водоснабжения и ассенизации, промышленности, культурно-экономического состояния населения и т. п. и описания его по особой программе, к-рое и должно выявить неблагополучные в сан. отношении места населенного пункта и потребные мероприятия для устранения такового, в том числе потребность в канализации. Основные данные для проектирования К. Длительный процесс подготовительных работ для осуществления К. обычно как правило начинается именно с сан. обследования и описания населенного места, что указывает на всю ответственность данной работы сан. органов. Составлению проекта К. данного населенного места должен предшествовать целый ряд изысканий и обследований в отношении населения, прироста его, плотности, характера застройки города, фабрик, заводов, бань, прачечных, скотобоен и пр. с определением их продукции,количестваисостава сточных вод, предполагаемого их расширения; нужны данные об общем потреблении воды населением, данные о характере грунтов, расположении грунтовых вод и плывунов, метеорологические данные, данные для составления финансового плана и др. Кроме того должны быть сделаны следующие топографические планы: для эскизного проекта общий план населенного места с окрестностями в масштабе Vioooo— V20000; нивелирный план пункта и окрестностей, имеющих уклон по направлению к населенному месту от линии водораздела, с горизонталями не реже чем через 1 м в масштабе Vsooo с нанесением на него строительных кварталов, фабрик, заводов, бань, прачечных, скотобоен и пр.; планы и профиля по трассе коллекторов в масшта- бе Vsoo—V1000 (ДД^Я планов и профилей— Viooo—V2000 Д^ля горизонтальных расстояний ^и Vioo—V200 Д^ля вертикальных расстояний).. Для детального проекта требуются те же общий и нивелирный планы и кроме того планы проездов в масштабе ¹/₆₀₀ и профиля ¹>-——Vaooo ДЛЯ ГОрИЗОН- вертикальных расстояний, план участков, намеченных под постройку насосных и очистительных станций в масштабе ¹/₅₀₀ с горизонталями через 0,25-—0,50 м (для полей орошения план в масштабе У1000—V2000 с горизонталями через 0,5 м). Для составления проекта К. крайне желательно иметь проект разработанной планировки или перепланировки населенного места. Для определения количества клозетных и хозяйственных вод, подлежащих отведению К., руководствуются нек-рыми нормами водоотведения в литрах на 1 жителя в сутки. В нижеприведенной таблице указаны современные данные для немецких городов, по Э. Генцмеру (Е. Genzmer). Количество жителей в городах Нормы отведения вод на 1 жителя в сутки в л Предместья и поселки . До 50.000 жит...... От 50.000 до 100.000 жит. Свыше 100.000 жат. . . . 40— 60 60— 90 80—110 100—150 В городах САСШ отводятся на 1 жит. сотни литров. В СССР в последнее время приняты следующие нормы водоотведения: 60— 80 л на 1 жителя в сутки.—В наст, время рекомендуется брать следующие расчетные периоды для различных частей канализационных сооружений: сеть—уличные трубы 25—30 лет и главные коллекторы 15—20 л.; насосные станции—здания 15— 20 л. и оборудование—10 л., очистные сооружения—10 л. Последние и станции перекачки должны быть запроектированы с учетом расширения их. Запас земельного участка должен быть рассчитан не менее как на 40 лет. Расчетное число жителей определяется следующим образом: берется существующее количество по последней переписи, устанавливается прирост населения в процентах на основании статистических данных за ряд лет, выбирается период времени, на который канализационные сооружения проектируются на основании экономического расчета, и пользуются следующей формулой сложных процентов: ^• = w(l+0,01 v)\ где N—расчетное число жителей, п—существующее число жителей, р—средний годовой прирост населения в процентах и t—расчетный период для сооружений. При установлении прироста населения следует учитывать все местные данные—естественный прирост населения и механический, обусловливаемый экономическим или иным развитием данного места до войны, во время революции и позднее, и с перспективами роста данного пункта. В общем для больших (100.000 жителей и выше) и средних (от 20.000 до 100.000 жит.) городов в СССР при- нимается прирост населения в 2—3%, для малых—1—1^х/₂%, но для правильного разрешения вопроса должны быть учтены все местные условия, в силу чего могут потребоваться отступления от этих средних цифр; так, К. Имгоф считает ежегодный прирост населения для нек-рых промышленных городов до 10%. Население распределяется по территории города неравномерно. Плотность населения выражается в числе жителей, приходящихся на 1 га площади. Для составления проекта К. необходимо установить несколько градаций (обычно 2—3) плотностей в различных районах. Для правильного технико-экономического разрешения задачи следует опасаться преувеличения плотностей. Примеры (в жителях на 1 га) расчетных плотностей, принятых при составлении проектов К. разных городов, таковы: Москва-— 440 и 220, Ленинград—550, 440, 330 и 220, Одесса—440, 220 и 132, Харьков—440 и 275, Баку-450 и 300, Самара—300, 200, 150 и 100, Берлин—800 и 500, Мюнхен—470, Будапешт—500, Кельн—400, Кенигсберг—600. При проектировании общее количество сточных вод клозетных и хозяйственных, иначе—домовых, определяется по указанной выше норме водоотведения и по числу жителей и плотности, которые будут через известный принятый расчетный период. Количество сточных вод от промышленных заведений, бань, торговых прачечных и пр. устанавливается по действительному расходу с обязательным учетом будущего развития предприятия. В основание исчисления расчетного расхода атмосферных вод следует брать умеренный ливень, наблюдающийся в данной местности не чаще одного раза в год. Очистные сооружения при общесплавной системе рассчитываются на двойное-тройное количество хозяйственных вод в сухое время года. Т. к. поступление сточных вод меняется по временам года, дням и часам, то канализационные сооружения рассчитывают, пользуясь т. н. коефициентами неравномерности, представляющими собой отношение максимального часового расхода за сутки к среднему часовому за год. Для расчета сетей принимается следующий коефициент неравномерности: для труб диаметром до 1 м— 1,5—1,8, свыше 1 м—1,3—1,8; для насосных станции—2—2,3; в случае спуска в канализационную сеть вод промышленных заведений с большой неравномерностью расхода, коефициенты могут быть повышены. Расчет канализационных труб производится по эмпирическим формулам, и во внимание принимается не полное сечение трубы, а определенная часть его, т.к. жидкость не должна заполнять собой все сечение трубы, т. е. устанавливают известное наполнение труб, чтобы обезопасить себя от переполнения их в йек-рые моменты работы. Расчетных формул для канализационных сетей существует много; они могут быть приведены к основному типу формулы Шези:Т= СУШ, meV—секундная скорость жидкости в метрах; R = -- —гидравлический радиус [отношение площади, занятой водой (живого сечения), к смачиваемому периметру]; »—гидравлический уклон, т. е. уклон на единицу длины поверхности жидкости, которая протекает по каналу, а не дна канала (при малых расходах воды в канале этот уклон можно принять равным уклону дна канала); С—нек-рый численный коефициент трения (или скорости, как его иногда называют). Значение коеф. С различными авторами дается различное. В старой формуле Кут-тера, которая часто берется для расчетов, т+ У R коефициенты шероховатости т принимаются равными следующим величинам: Тонко отполированные материалы .... 0,10—0,15 Чистый (очень хорошо заглаженный) цемент и очень тщательно строганое дерево .................... 0,16 Хорошо пригнанные доски. Большие железные и железобетонные водоводы . . 0,20 Обыкновенные доски, тщательно выложенные кирпичные и чисто обработанные стенки из тесаного камня, чистые керамические каналы.......... 0,25 Кирпичные стенки и стенки из толстых досок, находившихся в употреблении, каменные стенки и каналы из цементных труб, гладкие кирпичные каналы, поперек и в длину клепаные не очень широкие железные трубы........... 0,30—0,35 Для расчета канализационных труб в СССР наиболее часто принимают т = 0,25—0,30; в Германии т=0,35. Кроме того применяются формулы Базена, Горбачева, сокращенная Гангилье и Куттера, степенные формулы Маннинга, Миловичаи др., графические методы расчета (номограммы, диаграммы и пр.). Для расчетов весьма важное значение имеет также секундный расход жидкости Q, т. е. количество воды в куб. метрах (или литрах), протекающее через данную площадь живого сечения в 1 сек.: Q=F.V. Наряду с изысканиями, связанными с начертаниями сети и главных коллекторов или каналов, должны быть произведены изыскания в отношении водоема, намеченного для спуска в него сточных вод, в отношении места выпуска, очистки сточных вод, места расположения очистных сооружений и т. п. В случае возможности выбора водоема следует останавливаться в первую очередь на проточном, т. е. на реке, вследствие лучших условий смешивания в ней сточных вод и самоочищения. Кроме того должны приниматься во внимание удаленность от жилых кварталов, расход воды в реке, свободное течение, наличие населенных мест ниже по реке и характер водопользования из нее. Для установления условий выпуска и необходимости предварительной очистки сточных вод река должна быть тщательно обследована с точки зрения расхода воды в ней и его колебаний, скорости течения, распределения и смешивания струй, рельефа дна, а также в отношении состава воды химического, бактериологического и биологического. Если в реку уже поступают б. или м. значительные спуски сточных вод, необходимо проследить их влияние на реку и процессы самоочищения в ней. Важнейшим в сан. отношении обстоятельством является нахождение ниже намеченного выпуска населенных пунктов и водопользование их из реки. Поэтому наряду с обследованием реки должны быть взяты на учет и обследованы все нижележащие по реке населенные пункты и установлено их отношение к реке. Кроме обычного водопользования для питья, купанья, стирки белья, водопоя скота и пр. не следует упускать из виду рыбного промысла, особенно если он имеет значительные размеры. Наряду с обследованиями реки необходимо произвести расчет будущего состава сточных вод проектируемой К., принимая во внимание принятый по проекту душевой расход воды, а также количественный и качественный состав промышленных сточных вод и наконец принимая во внимание состав сточных вод других городов, сходных по характеру с данным. Имея ориентировочные данные, характеризующие качество и количество сточных вод, и имея данные о мощности реки и смешивании струй в ней, способности ее к самоочищению, можно с известным приближением рассчитать то влияние на состав воды в реке, к-рое окажет проектируемый выпуск сточных вод. На основании же этого можно рассчитать и установить ту очистку и те очистные сооружения, к-рые полностью обеспечили бы достаточную ликвидацию сточных вод и самоочищение реки, прежде чем сточные воды достигнут по течению селений, пользующихся водой из реки. В виду того, что К. есть техническое сооружение, строящееся на основе сан.показаний и преследующее цели оздоровления населенных мест, сан. органам надлежит принимать участие в проектировании К.; собственно проектирование, т. е. графическое оформление принятых основных положений с рядом расчетов диаметров труб, уклонов и т.п., есть функция исключительно инженерная, дело же сан. органов—это совместная с инженерными силами проработка основных положений для проектирования. Совместно должны быть проработаны вопросы движения населения, нормы водопотребле-ния, очередность канализования тех или иных районов города, оборудование вентиляцией канализационной сети, место и условия выпуска сточных вод в водоем, система очистки сточных вод и т. п. Так же точно сан. органы должны принимать непременное участие в рассмотрении и утверждении проектов. В данном случае сан. органы должны наблюдать, чтобы были правильно применены ранее принятые основные положения, особенно в отношении расхода воды, проекта очистных сооружении и т. п. В СССР утверждение и рассмотрение больших канализационных проектов населенных мест производится в НКВД и НКЗдр., а более мелкие проекты рассматриваются местными коммунальными хозяйствами с участием представителей сан. органов. Стоимость сооружения и эксппоатации В. Сан. контроль за действием К. Для оценки стоимости устройства канализационных сетей весьма важно иметь возможно точные ориентировочные данные, но к сожалению материал для этого имеется крайне разнообразный и мало надежный, т. к. в разных случаях приняты различные методы подсчета; напр. иногда с содержанием технического надзора и стоимостью составления проекта, иногда без этого и т. д. Приведем здесь нек-рые ориентировочные цифры. Так, при общесплавной системе К. в нек-рых за- падноевропейских городах стоимость сети в довоенных рублях на 1 погонный м протяжения была от 28 до 54 рублей или от 22 до 35 р. на жителя; в Бремене полная раздельная канализация обошлась в 42 р. за 1 погонный л» (все цифры без стоимости тех. надзора и составления проекта), в Москве раздельная неполная К. (вторая очередь канализации)—31р. 87 к. с адм.-тех. расходами. По материалам Гл. управления коммун, хозяйства НКВД РСФСР стоимость раздельных неполных К. по сметам для нек-рых городов от 22 руб. 67 к. до 57 р. 56 коп. на 1 погонный м протяжения сети, считая в современных червонных рублях. Устройство насосных станций по данным Москвы обошлось от 11 р. 42 к. до 14 р. 70 к. на 1 м^г перекачиваемой сточной жидкости в сутки в довоенных руб. Стоимость устройства перекачки для Твери исчислена по смете в 40,8 червонных руб.—Темп строительства канализац. сооружений в СССР в виду высокой стоимости их отстает от требований жизни. Собственные накопления на это дело или вовсе отсутствуют или недостаточны для вышеуказанной цели. Этому вопросу на Ш Всесоюзном водопроводном и сан.-техн. съезде в Ростове н/Д (май 1929 г.) было уделено большое внимание, и были приняты постановления: 1) о доведении кредитов на сооружение в СССР сан.-технических предприятий до 50 % их общей стоимости, с тем чтобы кредитование отдельных объектов происходило до размера 75% их строительной стоимости, а в отдельных случаях, в зависимости от местных условий, и в большем размере; 2) о выделении из местного бюджета максимально возможных сумм для сооружения и реконструкции сан. ^гехн. предприятий; 3) об участии промышленности, а также транспорта и курортов в строительстве К. в суммах, полностью соответствующих использованию ими предприятий для своих производственных целей и пропорционально заинтересованности их рабочих в услугах этих предприятий. Для содержания канализационной сети в удовлетворительном состоянии за ней нужны постоянные надзор и уход. Надзор выражается в регулярном осмотре сети и всех сооружений, относящихся к ней. Уход состоит в промывке и прочистке сети и удалении случайных засорений. Отношение населения к канализационным сооружениям в наших городах очень небрежное: в сеть спускаются самые недопустимые предметы: выбрасываются в клозеты домашний мусор, зола, очистки овощей, через колодцы спускают камни, кирпичи, сено, солому, битое стекло и пр., и в результате происходит закупоривание сети, очень часто связанное с приостановкой действия К. в целых районах. В Москве на 100 владений, пользующихся К., в 1928 г. приходилось 48 засорений, а в Киеве в 1923 г.—75. Промывка сети может происходить сточной же водой или водой из водопровода. Для промывки сети канализационной жидкостью в трубах (колодцах или камерах) применяют пробки или задвижки, а в больших каналах—дверки, помощью которых подпирают воду на вышележащих участках трубы. Открывая затем быстро задвижки или дверки, всю массу скопившейся воды направляют с большой скоростью в нижележащую по течению часть трубы и этим промывают ее. При промывке сети водопроводной водой часто пользуются брандспойтами с пожарными рукавами. Воду для промывки собирают иногда в особые колодцы с сифонами или танками, которые опорожняются автоматически. Особенное внимание следует обращать на должную промывку глухих концов труб. Кроме периодической промывки сети, канализац. трубы должны механически прочищаться, а все технические приспособления осматриваться, задвижки и дверки смазываться и пр. Небольшие трубы прочищаются протаскиванием между двумя смотровыми колодцами особых цилиндрических щеток при помощи стальных троссов и лебедок, а трубы большего размера—металлических совков. Большие каналы прочищаются иногда особыми щитами, приводимыми в действие напором самих сточных вод.—По довоенным данным стоимость отведения 1 м^а сточной жидкости на очистные сооружения для систем сплавного типа обходилась в 5—7 коп., а с районными станциями перекачки—7—9 к. (цифры эти указывают, насколько удаление нечистот К. дешевле удаления нечистот вывозом).Расход на текущий ремонт канализационных сетей и др. сооружений находится примерно в пределах от 0,5% до 1% их стоимости.— За пользование К. обычно устанавливаются определенные тарифы. Установление их производится на основании калькуляции себестоимости единицы продукции коммунальных услуг. Средняя себестоимость единицы продукции определяется делением суммы издержек производства за год на количество удаленных и обезвреженных сточных вод. Издержки производства составляются из текущих расходов, отчислений на амортизацию имущества и уплату процентов на заемный капитал. Приводим нек-рые примеры тарифов за 1 м³: Москва—12 копеек, Н.-Новгород—26 коп., Оренбург—29 коп., Ростов н/Д—28 коп., Самара—15 коп., Саратов—14коп., Севастополь—9 коп., Симферо-рополь—11,6 коп., Сталинград—23 копейки. Сан. органы должны вести регулярное наблюдение за действием К. Конкретно оно должно выражаться в наблюдении за исправным состоянием сети и ее вентиляции, за своевременным развитием сети применительно к нуждам города, нового строительства, промышленности и т. п., за присоединением к К.нуждающихся в том домовладений, за недопущением спуска сточных вод в неразрешенных местах и пр. Особое внимание должно быть сосредоточено на наблюдении за правильной и бесперебойной работой очистных сооружений и недопущением спуска в реку недостаточно очищенных сточных вод. Наблюдение за очистными сооружениями должно вестись также с точки зрения недопуще-, ния неблагоприятного влияния их на прилегающую местность, особенно если они находятся вблизи жилых кварталов. В виду исключительной важности в сан. отношении таких сооружений, как водопровод и К., не следует ограничиваться формальным контролем за ними, а вести наблюдение на началах тесного сотрудничества с коммунальными органами. Важнейшая работа сан. органов, заключающаяся в наблюдении за правильной очисткой сточных вод, должна базироваться на анализах вод, поступающих с очистных сооружений в водоем. Пробы для анализов должны браться по возможности со всех частей очистных сооружений для оценки их работы. Кроме того должны браться пробы неочищенной сточной воды для учета ее состава и общего эффекта очистки ее. Сроки для таких исследований устанавливаются в зависимости от масштаба сооружений и в соответствии с местными условиями. Условия приема промышленных вод в городскую К. Местные канализации. В заключение необходимо остановиться на двух вопросах, имеющих существенное принципиальное и практич. значение: 1) об условиях приема в сеть городских К. промышл. сточных вод и 2) о местных К. Канализация должна быть рассчитана на прием промышленных вод. При проектировании К. должны учитываться не только сточные воды промышленных предприятий существующих и действующих, но должны тщательно выясняться возможность расширения и новое строительство их. Это необходимо потому, что несогласованность развития промышленности и канализационных сооружений часто ведет к требованиям переустраивать эти последние. Признавая принципиально необходимым принимать промышленные сточные воды в городскую К., следует в каждом конкретном случае тщательно учитывать состав промышленных вод, их физ. свойства, режим их притока и т. п. Дело в том, что в составе промышленных вод бывают вещества (напр. к-ты), к-рые губительно действуют на материал канализационных сооружений; иногда промышленные воды содержат легко воспламеняющиеся вещества (бензин) или удушливые газы, и наконец иногда в их составе бывают вещества, вредно отзывающиеся на биологич. очистке сточных вод (антисептики, нефть и т. п.). Кроме того в промышленных водах может содержаться настолько большое количество взвешенных веществ, что они могут осаждаться и засорять сеть (кожевенные воды, травильные и др.); поэтому для таких вод требуется устройство предварительных отстойников. В отношении режима поступления в сеть промышленных сточных вод нужно иметь в виду возможность залповых выпусков сточных вод с предприятий, что может создать переполнение сети. Во избежание таких случаев приходится иметь в виду возможность устройства на предприятиях регулирующих резервуаров. Местные К. имеют довольно значительное распространение в городах и др. населенных пунктах, где не имеется общей К.; они обычно обслуживают крупные здания и учреждения, как напр. больницы, учебные заведения, фабричные предприятия, казармы и т. п. При отсутствии общегородской К. для такого рода учреждений, концентрирующих около себя большие массы людей и требующих большого расхода воды, устройство своей собственной местной К. с надлежащей очисткой сточных вод нередко представляет наиболее рациональный способ ликвидации последних. Практика однако показывает, что устройство такого рода сооружений при пересчете на 1 жителя обходится во много раз дороже общегородской канализации. Кроме того в большинстве местных К. неудовлетворительно обстоит дело с очисткой сточных вод вследствие неумелой или небрежной эксплоатации очистных сооружений, особенно при сложной конструкции их. Поэтому при постройке общей городской канализации крупные местные К. следует объединять с общей сетью, а мелкие очистные сооружения ликвидировать. Нередки однако случаи, когда б-цы, детские колонии, предприятия и т. п. располагаются вне населенных мест или в местностях сельского характера, где ни о какой муниципальной К. говорить не приходится. В таких случаях местная К. является таким же неизбежным и постоянным сооружением, как и местный водопровод, а иногда и электростанция и т. п. Очевидно таким же путем должна разрешаться проблема санитарного благоустройства и в агропоселениях, к-рые создаются в совхозах и колхозах. Новейшее строительство культурных агропоселений с уплотненной застройкой (дома-коммуны, бани, клубы, Школы, больницы и т. п.) несомненно должно быть связано с устройством местной К. Очевидно однако, что К. таких поселков будет иметь нек-рые особенности, а именно: ею должны быть обслужены не только жилые дома и общественные учреждения (больницы, бани и т. п.), но и скотные помещения: коровники, конюшни, свинарники и т. п. Так. обр. К. агропоселений должна собирать и удалять жидкие отбросы не только от людей, но и от животных, вследствие чего состав сточных вод здесь будет несколько иной, чем в обычных К. Другая особенность такой К. заключается в том, что здесь обезвреживание нечистот должно быть соединено с сельскохозяйственным их использованием для удобрения на полях орошения, лугах или огородах, т. к. нужда в удобрениях в современных крупных сельских хозяйствах весьма велика и такой ценный удобрительный материал, каким являются сточные воды, не должен выбрасываться неиспользованным. Лит.: Архангельский И. и Привалов В., Канализация и ее значение для населенных мест, М., 1926; Данилов Ф., Удаление и обезвреживание городских нечистот, М., 1927; Енш А., Канализация городов, СПБ, 1903; Звягине кий Я., Канализация зданий, М.—Л., 1928; он же, Канализация г. Москвы, М., 1929; Иванов В., Канализация населенных мест, Одесса, 1926; о н ж е, Водоснабжение и канализация поселков, М.—Л., 1927; Труды совещания по очистке сточных вод при Упр. канализацией МКХ, под ред. Я. Звягинского, М., с 1922; Шваб В., Канализация, очистка зданий и устройство уборных, М., 1927; & е n z m e r E., DieEntwasserungderStadte,Lpz., 1924; Imhoff К., Taschenbuch d. Stadtentwasserung, Munchen, 1925; M e t z g e г Н., Ortsentwasscrung (Weyls Handbucn der Hygiene, B. II, Abt. 5, Lpz., 1919); W e у 1 Th., tfberblick ttber d. histor. Entwlcklung der Stadterei-nigung bis zur Mltte des 19 Jahrtunderts (ibid., B. II, Abt. 1, Lpz., 1912). Я. Звягинсвий, В. Привалов.
